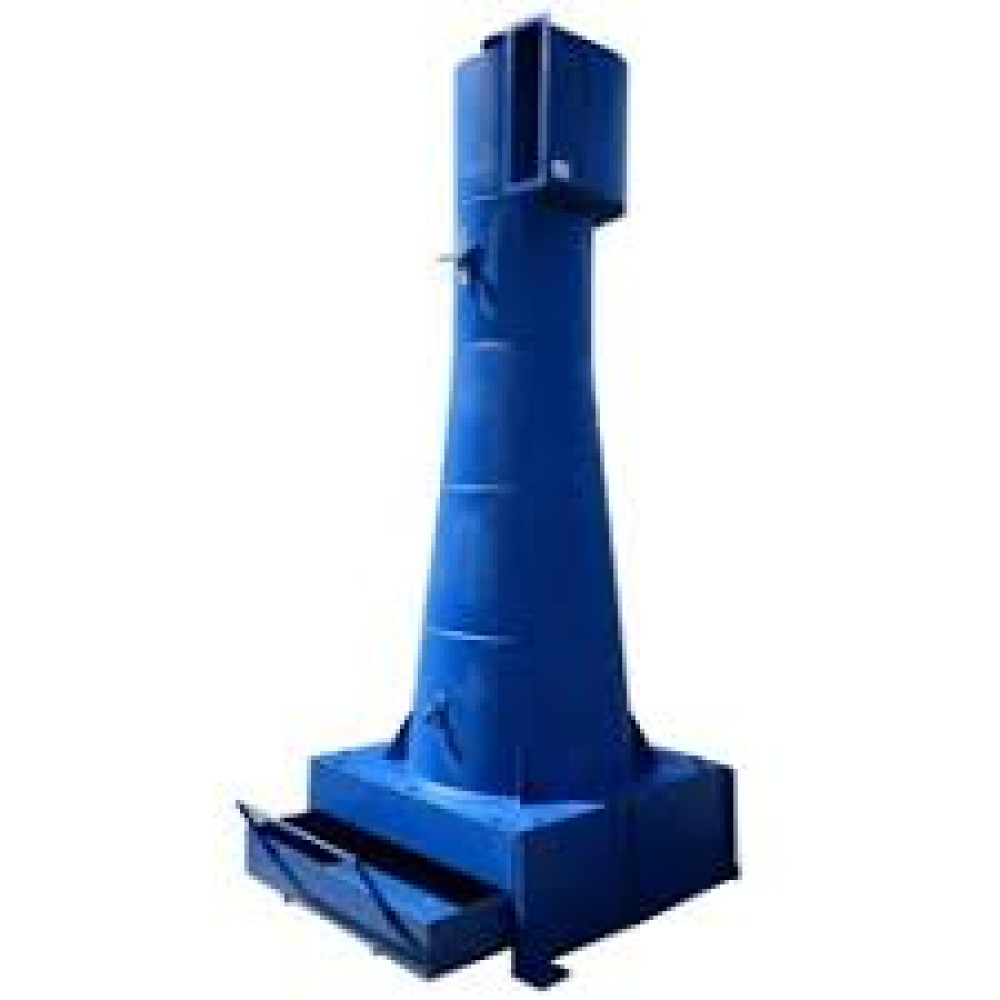

Циклон ЦОК-2

Загальні відомості про циклон ЦОК-2

• циклон із зворотним конусом;
• продуктивність: 290 - 415 м2/год;
• максимальний тиск - 4900 Па;
• внутрішній діаметр: 150 мм;
• допустима запиленість: 1000 г/м³;
• допустима температура газу: до 150 ºС;
• суха очистка пилу;
• матеріал: вуглецева сталь;
• одиночне чи групове виконання;
• ефективність: 80%;
• простий в обслуговуванні;
• ліве чи праве обертання.

Циклон із зворотним конусом ЦОК - це пристрої інерційного типу, призначені для сухого очищення  повітря та газоповітряної суміші від сухих абразивних та дрібних частинок пилу, що не злипаються та, як виняток, липкого пилу типу сажі та тальку. Для очищення від вибухонебезпечного та волокнистого пилу даний агрегат не застосовується.  Призначений для роботи в помірному кліматі при температурі навколишнього середовища від мінус 40˚С до плюс 40˚С.

Варіанти виготовлення циклона ЦОК:

За бажанням замовника циклон ЦОК може бути:

• з висувним ящиком для збору пилу;
• на кронштейні із збором пилу в конічний бункер;
• на металевій підставці зі збором пилу в конічний бункер.

Пиловловлювач ЦОК застосовуються:

• цеха по термічній та механічній обробці металу;
• ливарні та термічні цехи;
• машинобудівна промисловість;
• енергетична промисловість;
• деревообробна промисловість;
• у виробництві будівельних матеріалів.

Призначення пиловловлювача ЦОК:

• для очистки повітря від абразивного пилу в цехах металообробки;
• для очистки повітря від стружки в деревообробних цехах;
• для очистки повітря від сажі в димових трубах;
• для очистки повітря від тальку в фарбувальних цехах;
• для очистки повітря від будівельного сміття.

Особливості промислового циклону ЦОК:

Відсутність конічної частини циклону ЦОК - його головна перевага. Це дозволяє пиловловлювачу працювати з абразивною пилом без значного зношення.

Ще одна особливість циклонів ЦОК - наявність внутрішнього корпусу. Він розташований у нижній частині циклону і утворює бар'єр, який запобігає виносу осадженої в бункері пилу. Це важливо, оскільки абразивний пил може бути небезпечним для здоров'я людини.

Комплектність циклона ЦОК:

Стандарно ЦОК комплектуються:

• корпусом із вхідним патрубком;
• внутрішнім конусом;
• вихлопною трубою;
• пилозбірником.

Незалежно від виду, циклон-пиловловлювач нашого виробництва обов’язково буде укомплектований паспортом на виріб.

Конструкція та принцип роботи циклона

Рух пилоповітряної суміші здійснюється по спіралі, що обумовлено конструкцією агрегату. Запилене повітря надходить через вхідний патрубок зверху циклона-пиловловлювача. Під дією відцентрової сили відбувається відділення частинок пилу, а завдяки достатньо високій швидкості ще й відкидання пилу до стінок циклона. Далі під впливом інерції частинки пилу осипаються вниз, потрапляючи в пірамідальний бункер. Після проходження декількох оборотів газоповітряна суміш із нижньої частини циклона піднімається вгору, і вже очищене повітря виходить із верхнього патрубка.

Монтаж циклона

Одним із важливих моментів монтажу є правильна підготовка місця. Можлива установка циклонів як на відкритих площадках, так і на виробничих площах.

Правильний монтаж зазвичай орієнтований на 2 напрями:

- безпека, під час монтажу має бути забезпечено беззаперечне виконання БНіП (СНиП) та робочого проєкта;

- досягнення проєктних параметрів шляхом максимальної герметизації місць з’єднання повітропроводів, а також коректної установки всіх елементів.

У разі монтажу вентилятора перед циклоном необхідний пильовий вентилятор, який буде подавати повітря в систему. За умови наявності розкручувача повітря вентилятор можна встановлювати після циклона, тут уже необхідний ВР 287-46.

Типорозміри циклонів ЦОК
