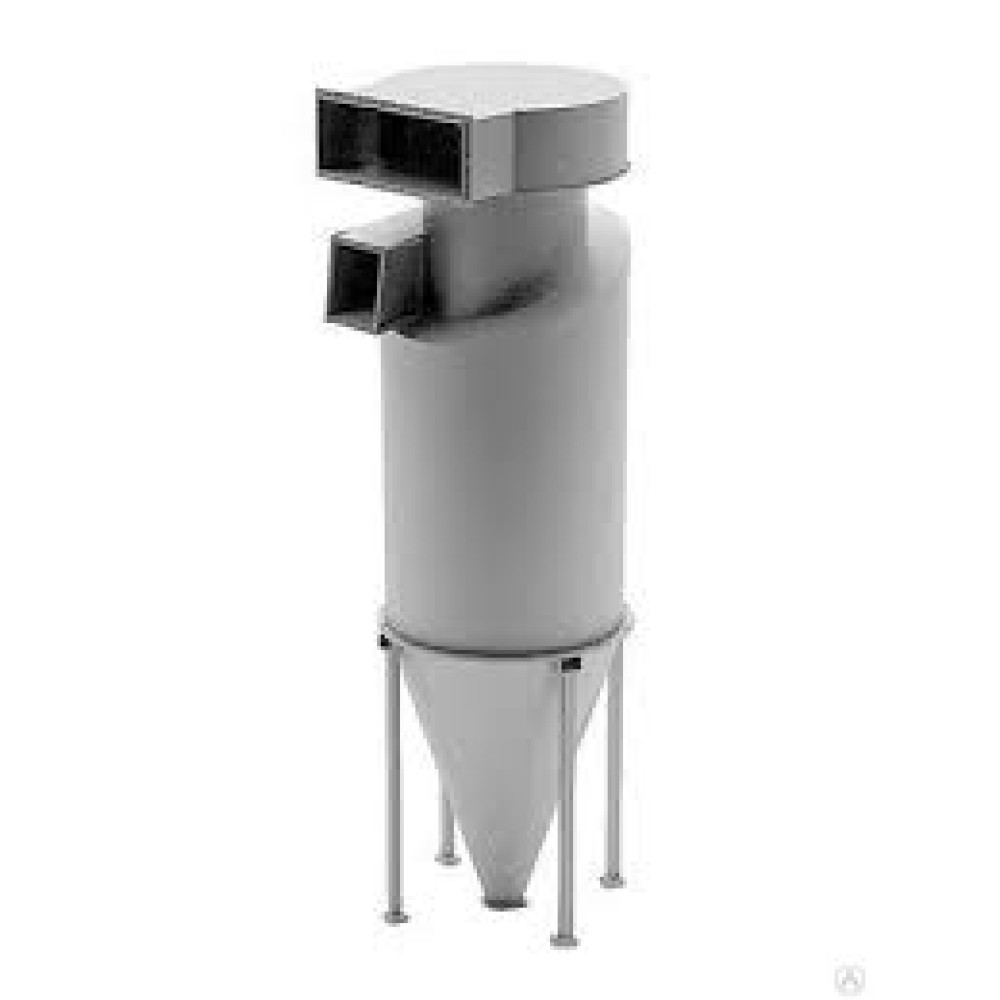

Циклон ЦОЛ-3

Загальні відомості про циклон ЦОЛ-3

• відцентровий очищувач;
• продуктивність: 3000 м2/год;
• рівень опору: 500 Па;
• внутрішній діаметр: 785 мм;
• висота: 2653 мм;
• суха очистка пилу;
• матеріал: вуглецева сталь;
• одиночне чи групове виконання;
• ефективність: 95-98%;
• простий в обслуговуванні;
• ліве чи праве обертання.

Призначення пиловловлювача ЦОЛ

• технологічні процеси сушки;
• технологічні процеси обробки та помелу зернових культур;
• процеси пневмотранспорту;
• процеси транспортування сипучих речовин;
• процеси агломерації;
• очистка аспіраційного повітря.

Циклони ЦОЛ застосовуються

• в зерноочисних відділеннях млинів;
• на зернопереробних підприємствах;
• у деревообробній промисловості;
• у виробництві будівельних матеріалів.

Відцентровий очищувач ЦОЛ- це покращений та модернізований вид циклона ЛИОТ, який використовується для сухої очистки повітря та газоповітряної суміші від середньо- та великодисперсного пилу (тирса, зерновий пил, залишки бур’яну та інші подібні домішки), який незлипається та неналипає, в системах пневмотранспорту та аспіраційних установках. Призначений для роботи в помірному кліматі при температурі навколишнього середовища від -40˚С до +40˚С.

Конструкція та принцип роботи циклона

Рух пилоповітряної суміші здійснюється по спіралі, що обумовлено конструкцією агрегату. Запилене повітря надходить через вхідний патрубок зверху циклона-пиловловлювача. Під дією відцентрової сили відбувається відділення частинок пилу, а завдяки достатньо високій швидкості ще й відкидання пилу до стінок циклона. Далі під впливом інерції частинки пилу осипаються вниз, потрапляючи в пірамідальний бункер. Після проходження декількох оборотів газоповітряна суміш із нижньої частини циклона піднімається вгору, і вже очищене повітря виходить із верхнього патрубка.

Монтаж циклона

Монтаж циклону повинна виконувати людина з профільними навичками. Від якості та професіоналізму проведення таких робіт безпосередньо залежить безпека експлуатації, ефективність функціонування циклону. Технічне обслуговування також має проводитись спеціалістом.

Одним із важливих моментів монтажу є правильна підготовка місця. Можлива установка циклонів як на відкритих площадках, так і на виробничих площах.

Правильний монтаж зазвичай орієнтований на 2 напрями:

- безпека, під час монтажу має бути забезпечено беззаперечне виконання БНіП (СНиП) та робочого проєкта;

- досягнення проєктних параметрів шляхом максимальної герметизації місць з’єднання повітропроводів, а також коректної установки всіх елементів.

У разі монтажу вентилятора перед циклоном необхідний пильовий вентилятор чи димосос, який буде подавати повітря в систему. За умови наявності розкручувача повітря вентилятор можна встановлювати після циклона, тут уже необхідний ВР 287-46.

Комплектність циклона ЦОЛ:

Стандарно пиловловлювачі ЦОЛ комплектуються корпусом та вхідним і вихідним патрубком.

За бажанням замовника циклон може комплектуватися постаментом, бункером для збору пилу, равликом.

Незалежно від виду, циклон-пиловловлювач нашого виробництва обов’язково буде укомплектований паспортом на виріб.

Типорозміри циклонів ЦОЛ
