Циклон-розвантажувач ЦР 300

Загальні відомості про циклон ЦР-300

• циклон розвантажувач;
• продуктивність: 475 - 510 м2/год;
• рівень опору: 700 - 900 Па;
• внутрішній діаметр: 300 мм;
• висота: 1305 мм;
• суха очистка пилу;
• матеріал: вуглецева сталь;
• одиночне чи групове виконання;
• ефективність: 90%;
• простий в обслуговуванні;
• ліве чи праве обертання.

Циклон ЦР використовується для сухої очистки повітря та газоповітряної суміші від середньодисперсного пилу, який незлипається та неналипає, в системах пневмотранспорту та аспіраційних установках. Призначений для роботи в помірному кліматі при температурі навколишнього середовища від мінус 40˚С до плюс 40˚С.

Призначення циклона ЦР-300:

• технологічні процеси сушки;
• процеси пневмотранспорту;
• процеси транспортування сипучих речовин;
• процеси агломерації;
• очистка аспіраційного повітря.

Циклони ЦР-300 застосовуються:

• в зерноочисних відділеннях млинів;
• на зернопереробних підприємствах;
• підприємства з обробки металу;
• підприємства з обробки пластику;
• у деревообробній промисловості;
• у виробництві будівельних матеріалів.

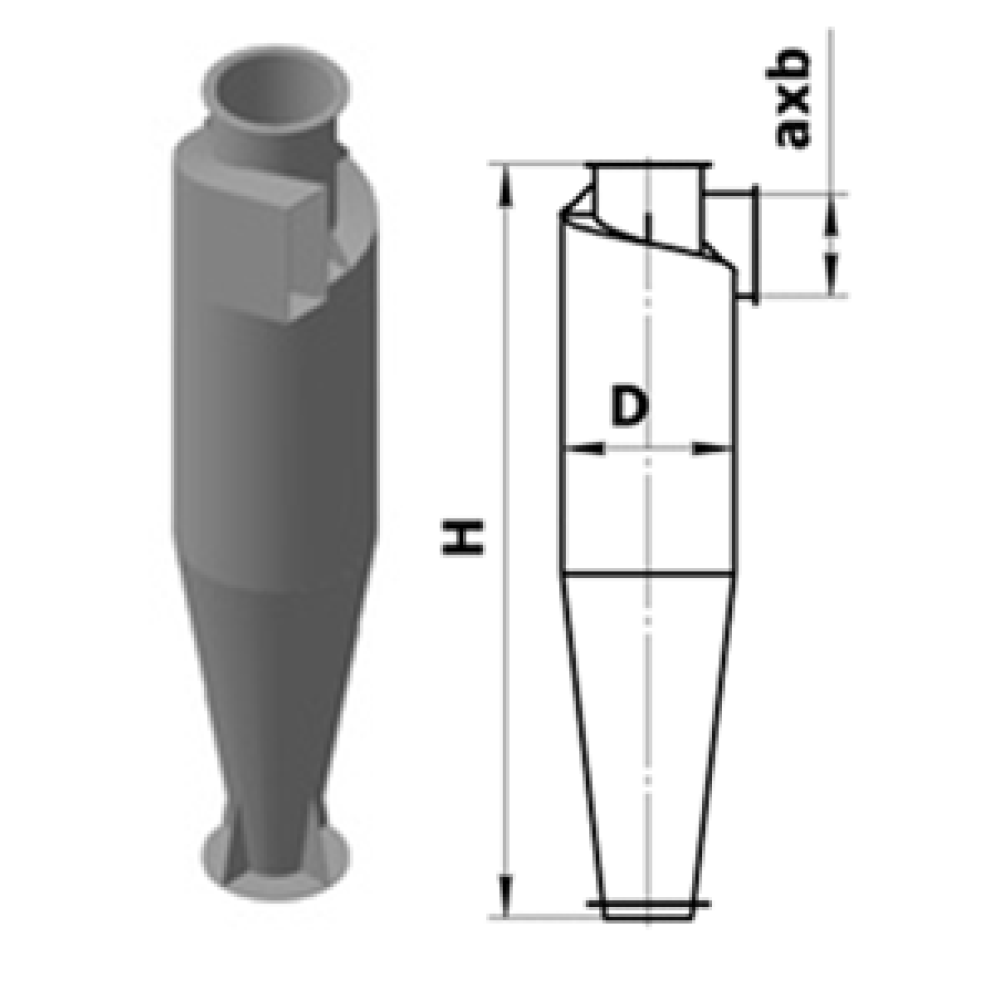

Конструкція та принцип роботи циклона

Рух пилоповітряної суміші здійснюється по спіралі, що обумовлено конструкцією агрегату. Запилене повітря надходить через вхідний патрубок зверху циклона. Під дією відцентрової сили відбувається відділення частинок пилу, а завдяки достатньо високій швидкості ще й відкидання пилу до стінок циклона. Далі під впливом інерції частинки пилу осипаються вниз, потрапляючи в пірамідальний бункер. Після проходження декількох оборотів газоповітряна суміш із нижньої частини циклона піднімається вгору, і вже очищене повітря виходить із верхнього патрубка.

Монтаж циклона

Одним із важливих моментів монтажу є правильна підготовка місця. Можлива установка циклонів як на відкритих площадках, так і на виробничих площах.

Правильний монтаж зазвичай орієнтований на 2 напрями:

- безпека, під час монтажу має бути забезпечено беззаперечне виконання БНіП (СНиП) та робочого проєкта;

- досягнення проєктних параметрів шляхом максимальної герметизації місць з’єднання повітропроводів, а також коректної установки всіх елементів.

У разі монтажу вентилятора перед циклоном необхідний пильовий вентилятор, який буде подавати повітря в систему. За умови наявності розкручувача повітря вентилятор можна встановлювати після циклона, тут уже необхідний ВР 287-46.

Комплектність циклона ЦР-300

Стандарно циклон ЦР комплектується корпусом та вхідним і вихідним патрубком.

За бажанням замовника циклон може комплектуватися постаментом, бункером для збору пилу, равликом.

Незалежно від виду, циклон нашого виробництва обов’язково буде укомплектований паспортом на виріб.
