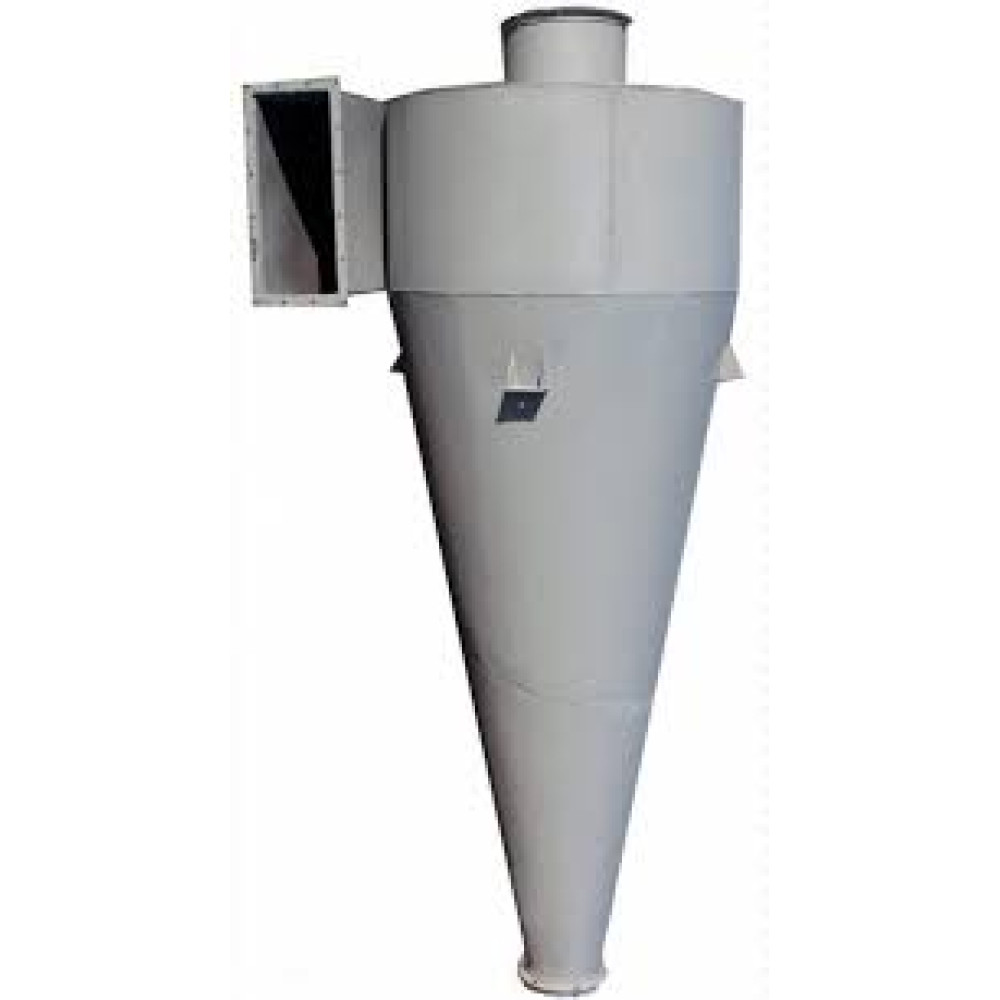

Циклон СК-ЦН-34-2000

Загальні відомості про циклон СК-ЦН-34 2000

• спірально-конічний циклон;
• продуктивність: 28300 м2/год;;
• робочий тиск: 1000 Па;
• максимальний тиск: 1700 Па;
• внутрішній діаметр: 2000 мм;
• висота: 5658 мм;
• допустима запиленість: 1000 г/м³;
• допустима температура газу: до 400 ºС;
• суха очистка пилу;
• матеріал: вуглецева сталь;
• одиночне чи групове виконання;
• ефективність:75-98%%;
• простий в обслуговуванні;
• ліве чи праве обертання.

Спірально-конічний циклон СК-ЦН-34 використовуються для сухого очищення  повітря та газоповітряної суміші від твердих часток сажогазової суміші після реакторів (технологічний газ) та допоміжних систем (пневмотранспорт, газотранспорт, аспірація, пневмоприбирання) виробництва технологічного вуглецю. Пиловловлювач СК-ЦН-34 використовують також для очищення і від липкого пилу.Призначений для роботи в помірному кліматі при температурі навколишнього середовища від мінус 40˚С до плюс 40˚С.

Призначення циклона СК-ЦН-34

• для очистки повітря від абразивного пилу в цехах металообробки;
• для очистки димових газів після спалювання твердого палива;
• для очистки повітря від сажі в димових трубах.

Циклони СК-ЦН-34 застосовуються

• цеха по термічній та механічній обробці металу;
• ливарні та термічні цехи;
• машинобудівна промисловість;
• енергетична промисловість (зокрема, котельні, теплові електростанції);
• хімічна промисловість;
• вапняні підприємства;
• виробництво сажі.

Особливості циклону СК-ЦН 34

Циклони СКЦН-34 мають подовжений конус і вузьку вихлопну трубу. Завдяки цьому в них підвищується гідравлічний опір, а пилові частинки краще відокремлюються від газу. Тому такі агрегати дуже ефективні в очищенні димових газів.

Конструкція та принцип роботи циклона

Рух пилоповітряної суміші здійснюється по спіралі, що обумовлено конструкцією агрегату. Запилене повітря надходить через вхідний патрубок зверху циклона-пиловловлювача. Під дією відцентрової сили відбувається відділення частинок пилу, а завдяки достатньо високій швидкості ще й відкидання пилу до стінок циклона. Далі під впливом інерції частинки пилу осипаються вниз, потрапляючи в пірамідальний бункер. Після проходження декількох оборотів газоповітряна суміш із нижньої частини циклона піднімається вгору, і вже очищене повітря виходить із верхнього патрубка.

Монтаж циклона

Монтаж циклону повинна виконувати людина з профільними навичками. Від якості та професіоналізму проведення таких робіт безпосередньо залежить безпека експлуатації, ефективність функціонування циклону. Технічне обслуговування також має проводитись спеціалістом.

Одним із важливих моментів монтажу є правильна підготовка місця. Можлива установка циклонів як на відкритих площадках, так і на виробничих площах.

Правильний монтаж зазвичай орієнтований на 2 напрями:

- безпека, під час монтажу має бути забезпечено беззаперечне виконання БНіП (СНиП) та робочого проєкта;

- досягнення проєктних параметрів шляхом максимальної герметизації місць з’єднання повітропроводів, а також коректної установки всіх елементів.

У разі монтажу вентилятора перед циклоном необхідний пильовий вентилятор чи димосос, який буде подавати повітря в систему. За умови наявності розкручувача повітря вентилятор можна встановлювати після циклона, тут уже необхідний ВР 287-46.

Комплектність пиловловлювача СК-ЦН-34:

Стандарно пиловловлювачі СК-ЦН-34 комплектуються корпусом та вхідним і вихідним патрубком.

За бажанням замовника циклон може комплектуватися постаментом, бункером для збору пилу, равликом.

Незалежно від виду, циклон-пиловловлювач нашого виробництва обов’язково буде укомплектований паспортом на виріб.

Типорозміри циклонів СК-ЦН-34
