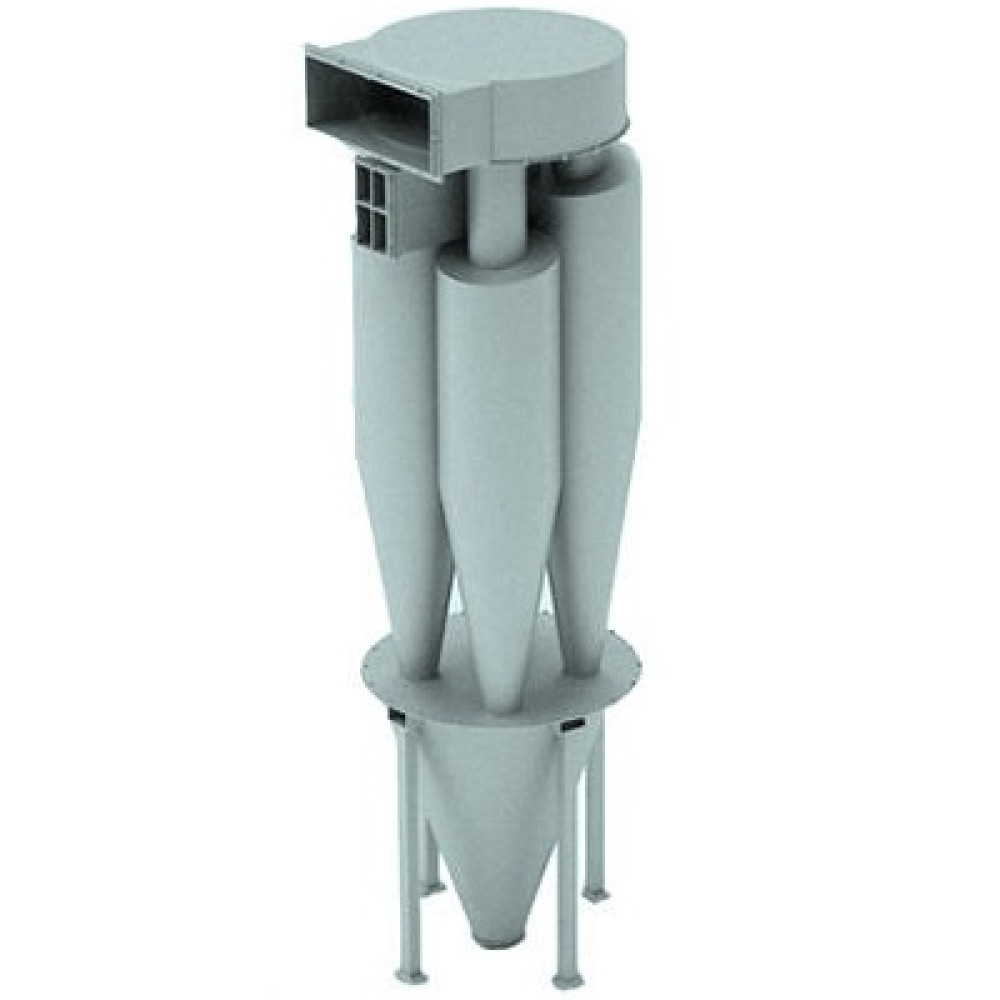

Груповий циклон 4БЦШ-350

Циклон 4БЦШ-350 – груповий (батарейний) пиловловлювач, який призначений переважно для очистки пилоповітряної суміші від зернового чи іншого пилу без вмісту вологи та липких абразивних речовин. Призначені для роботи в помірному кліматі при температурі навколишнього середовища від мінус 40˚С до плюс 40˚С.

Загальні відомості про циклон 4БЦШ-350

• лише групове виконання;
• суха очистка пилу;
• висока продуктивність за рахунок виконання;
• матеріал – вуглецева сталь;
• складається з одиночних циклонів типу ЦР;
• ефективність – 95-98%;
• надійність конструкції.

Маркування циклонів

4 – кількість циклонів у групі;

Б – батарейний (груповий);

Ц – циклон;

Ш – шлюзовий;

350 – діаметр циліндричної частини одного циклона, мм.

Призначення циклона 4БЦШ-350:

• процеси пневмотранспорту;
• процеси аспірації;
• процеси обробки та переробки зерна;
• процеси зерноочистки;
• процеси транспортування сипучих матеріалів;
• процеси роботи розмелювальних і дробильних установок.

Циклони 4БЦШ-350 застосовуються:

• на елеваторах;
• на мельницях;
• на підприємствах крохмале-патокової промисловості;
• на зернообробних заводах;
• на хлібозаводах;
• на морських зернових терміналах;
• на масложирових комбінатах;
• на комбікормових заводах;
• на насіннєвих заводах;
• на складах напольного зберігання;
• на підприємствах харчової промисловості;
• на підприємствах сільськогосподарської промисловості;
• на підприємствах деревообробної та мебельної промисловості;
• на підприємствах хімічної промисловості.

Конструкція та принцип роботи циклона

Рух пилоповітряної суміші здійснюється по гвинтовій спіралі, що обумовлено конструкцією агрегату. Запилене повітря надходить через вхідний патрубок. Швидкість подачі пилоповітряної суміші складає 13-18 м/с. Під дією відцентрової сили відбувається відділення частинок пилу, а завдяки достатньо високій швидкості ще й відкидання пилу до стінок циклона. Далі під впливом інерції частинки пилу осипаються вниз, потрапляючи в пірамідальний бункер. Після проходження декількох оборотів газоповітряна суміш із нижньої частини циклона піднімається вгору, і вже очищене повітря виходить із верхнього патрубка.

Монтаж

Одним із важливих моментів монтажу є правильна підготовка місця. Можлива установка циклонів як на відкритих площадках, так і у виробничих приміщеннях.

Правильний монтаж зазвичай орієнтований на 2 напрями:

- безпека, під час монтажу має бути забезпечено беззаперечне виконання БНіП (СНиП) та робочого проєкта;

- досягнення проєктних параметрів шляхом максимальної герметизації місць з’єднання повітропроводів, а також коректної установки всіх елементів.

У разі монтажу вентилятора перед циклоном необхідний пиловий вентилятор, який буде подавати повітря в систему. За умови наявності розкручувача повітря вентилятор можна встановлювати після циклона, тут уже необхідний  радіальний ВР 287-46.

Комплектність

Комплект поставки 4БЦШ-250 включає: 4 циклони типу ЦР (2 лівого обертання і 2 правого), бункер для збору пилу, равлик («улітка»), постамент.

Незалежно від виду, циклон нашого виробництва обов’язково буде укомплектований паспортом на виріб.
