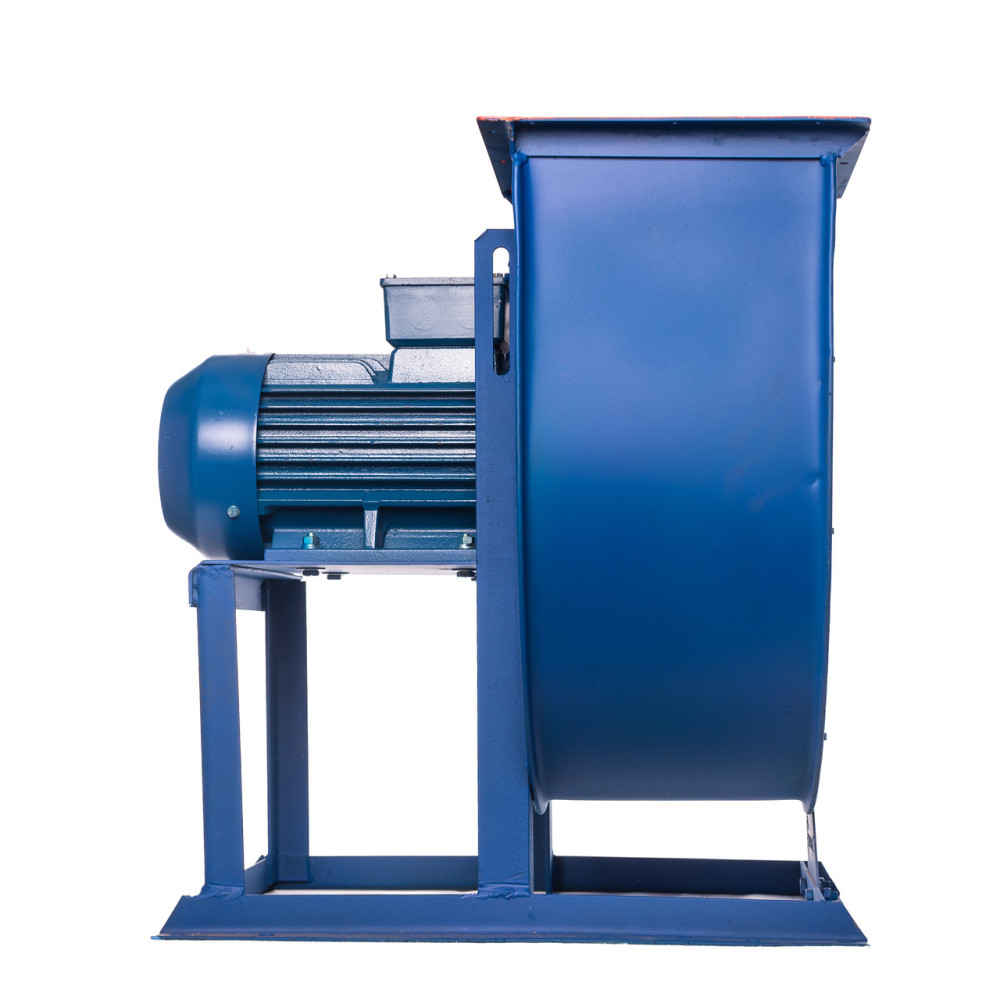

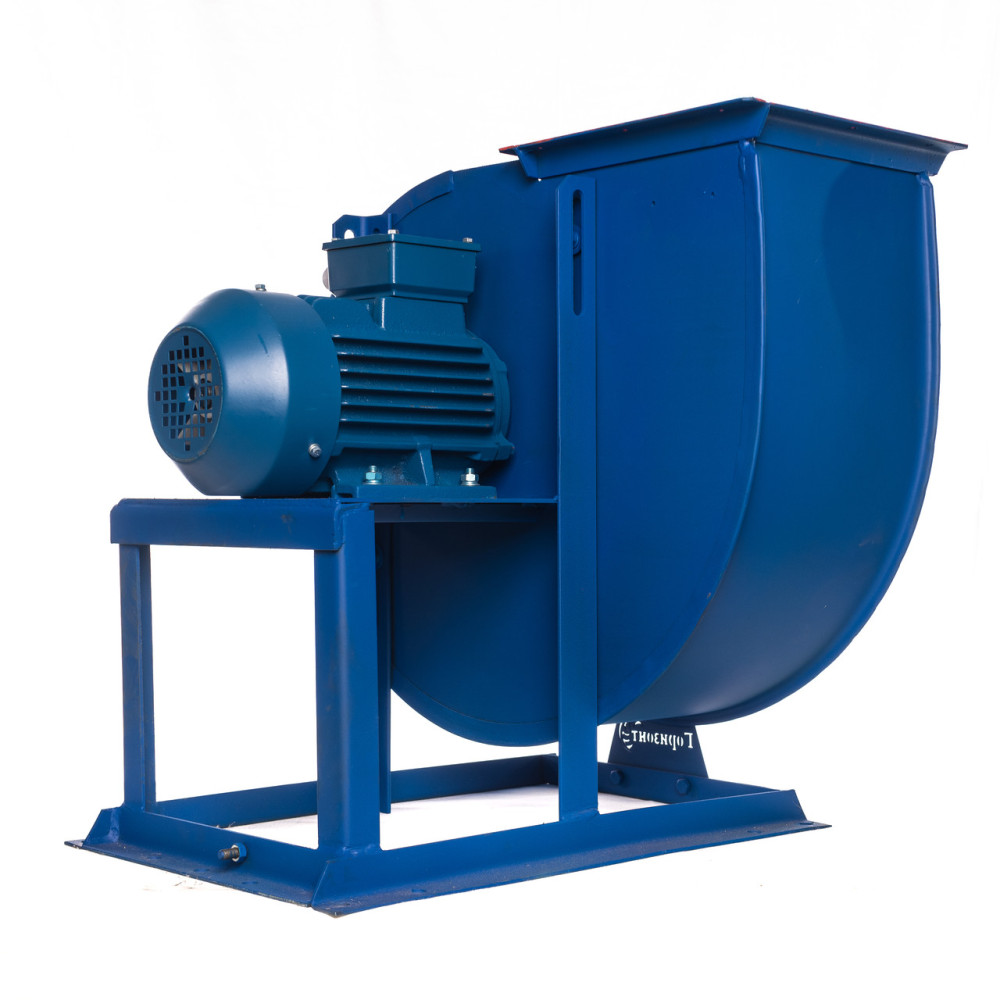

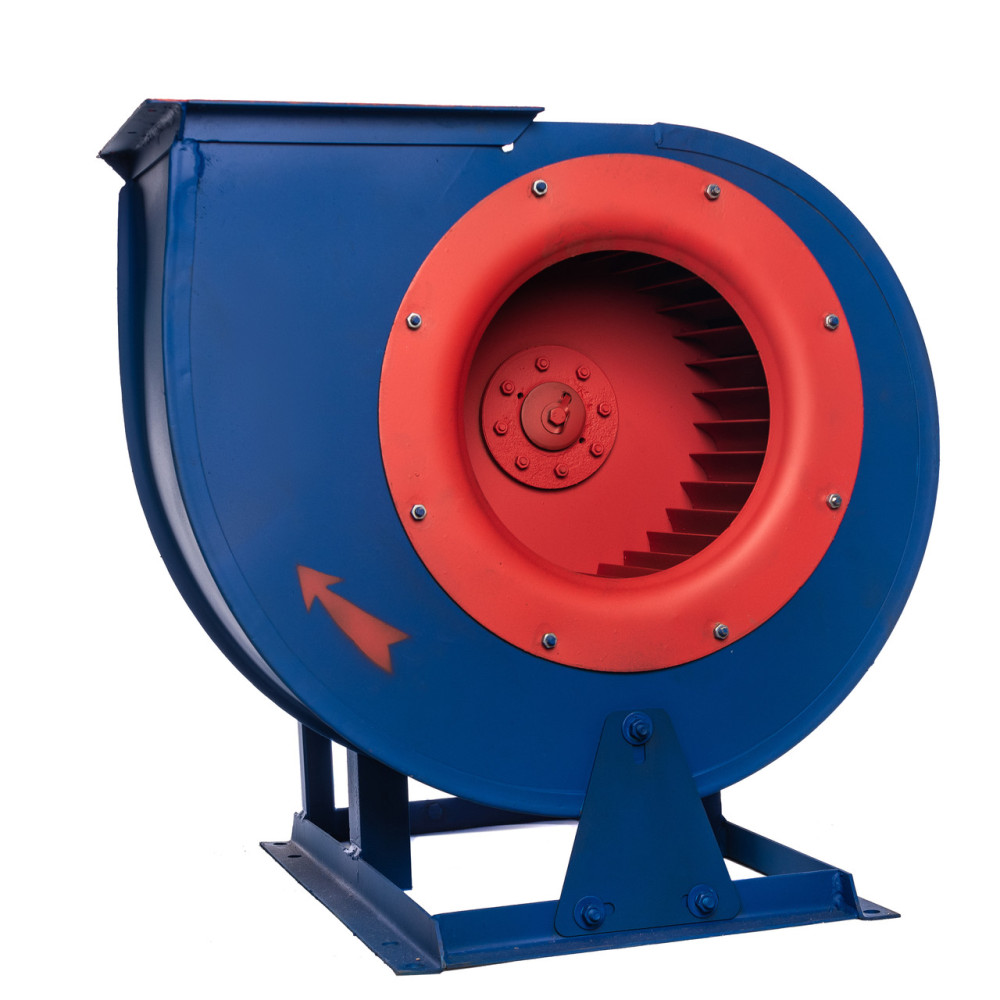

Промисловий вентилятор ВЦ 10-28 (ВР 200-28) №3,15 0,55 кВт 1500 об/хв

Вентилятор середнього тиску ВЦ 10-28 (аналог ВР 200-28) №3,15, укомплектованний двигуном АИР71A4 потужністю 0,55 кВт на 1500 об./хв.

Тиск – 640 - 580 Па

Продуктивність – 1,1 - 1,5 тис.м³/год

Вентилятори ВР 200-28 (ВЦ 10-28) відносяться до вентиляторів середнього тиску і призначені для переміщення повітря та інших газових сумішей, агресивність яких щодо вуглецевої сталі звичайної якості не вища за агресивність повітря, з температурою до 80˚С, що не містять липких речовин, волокнистих матеріалів, з вмістом пилу та інших твердих домішок не більше, ніж 100 мг/м³, в умовах помірного (П) клімату (2-а категорія розміщення) згідно з ГОСТ 15150. За умови захисту двигуна від впливу атмосферних опадів дозволяється експлуатація в умовах «П» і «Т» 1-ї категорії.

Температура навколишнього середовища від мінус 40˚С до плюс 40˚С (для вентиляторів у тропічному виконанні плюс 45 ˚С).

Загальні відомості про вентилятор ВР 200-28 (ВЦ 10-28):

• вентилятор середнього тиску;
• висока продуктивність;
• 48 загнутих вперед лопаток;
• одностороннього всмоктування;
• корпус спіральний поворотний;
• напрямок обертання робочого колеса – праве або ліве;
• положення корпусу – 0˚, 45˚, 90˚, 135˚, 180˚, 270˚, 315˚.

Призначення вентилятора ВР 200-28 (ВЦ 10-28):

• вентиляційні системи зернових елеваторів;
• системи пневмотранспорту зерна;
• системи подачі стисненого повітря у форсунку спалювання рідкого палива;
• системи подачі повітря у вагранки, сушильні печі;
• системи кондиціювання і вентиляції виробничих, громадських і житлових будівель;
• системи охолодження механізмів;
• системи повітряного опалення;
• системи сушки;
• інші санітарно-виробничі цілі.

Вентилятор ВР 200-28 (ВЦ 10-28) встановлюється:

• на елеваторах та інших агропромислових комплексах;
• у виробничих приміщеннях;
• у цехах;
• у магазинах та торгових центрах;
• у комерційних будівлях;
• на інших промислових підприємствах.

Конструкція вентилятора ВР 200-28 (ВЦ 10-28):

Вентилятор ВР 200-28 (ВЦ 10-28) складається з наступних основних вузлів:

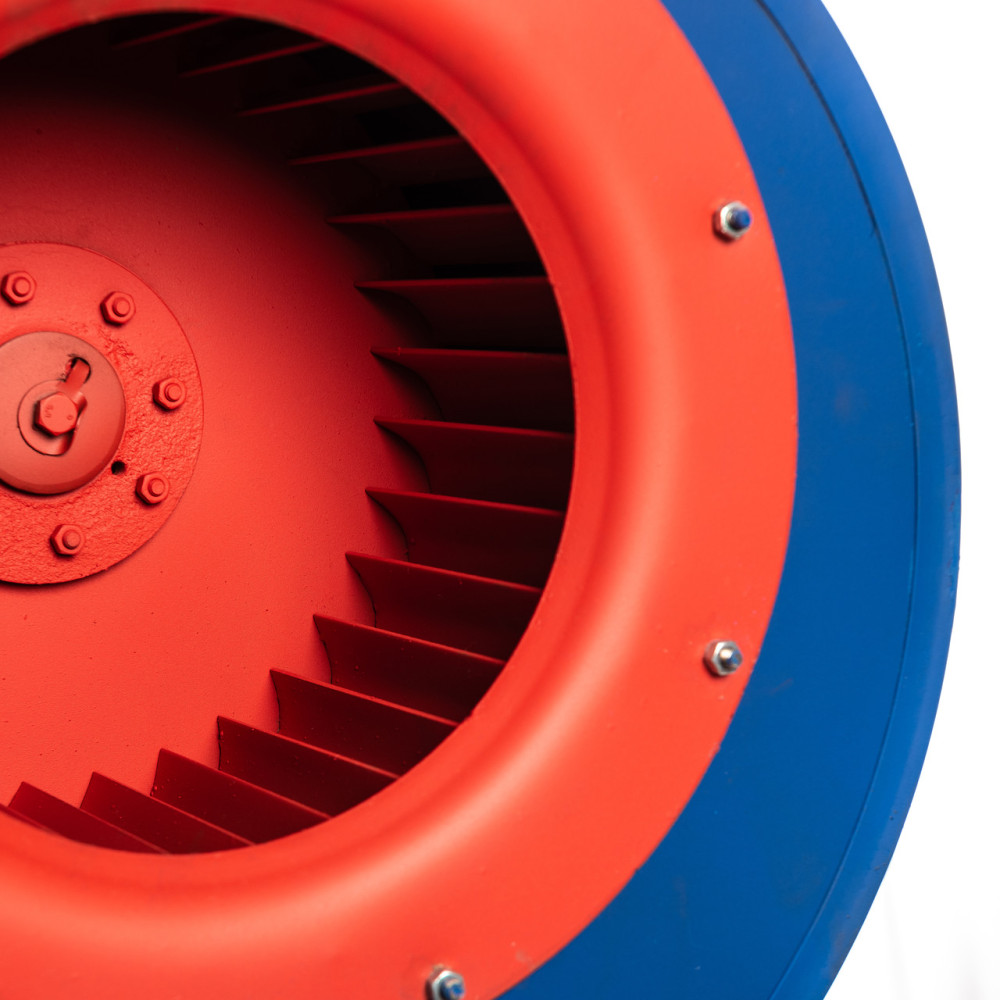

1) робоче колесо вентилятора – зварне, складається з переднього та заднього дисків, має 48 лопаток і ступицю;

2) спіральний корпус («улітка») – виконує функції відводу повітря (яке виходить із робочого колеса) у певному напрямку, а також часткового перетворення динамічного тиску потоку в статичний;

3) станина вентилятора – зварна, на неї кріпиться корпус і електродвигун. Основа станини має отвори для встановлення на фундамент або віброізолятори;

4) колектор циліндричної форми – слугує для підводу повітря, що надходить до робочого колеса.

Принцип роботи вентилятора ВР 200-28 (ВЦ 10-28):

Електродвигун передає механічну енергію на робоче колесо. Робоче колесо радіального вентилятора внаслідок обертання засмоктує повітря через вхідний отвір. Повітря рухається від центру до периферії та за рахунок центробіжної сили виштовхується лопатками у вхідний отвір спірального корпусу (перпендикулярно до вхідного отвору).

Положення корпусу промислових вентиляторів (окрім димососів) правого та лівого обертання

Аеродинамічні характеристики
