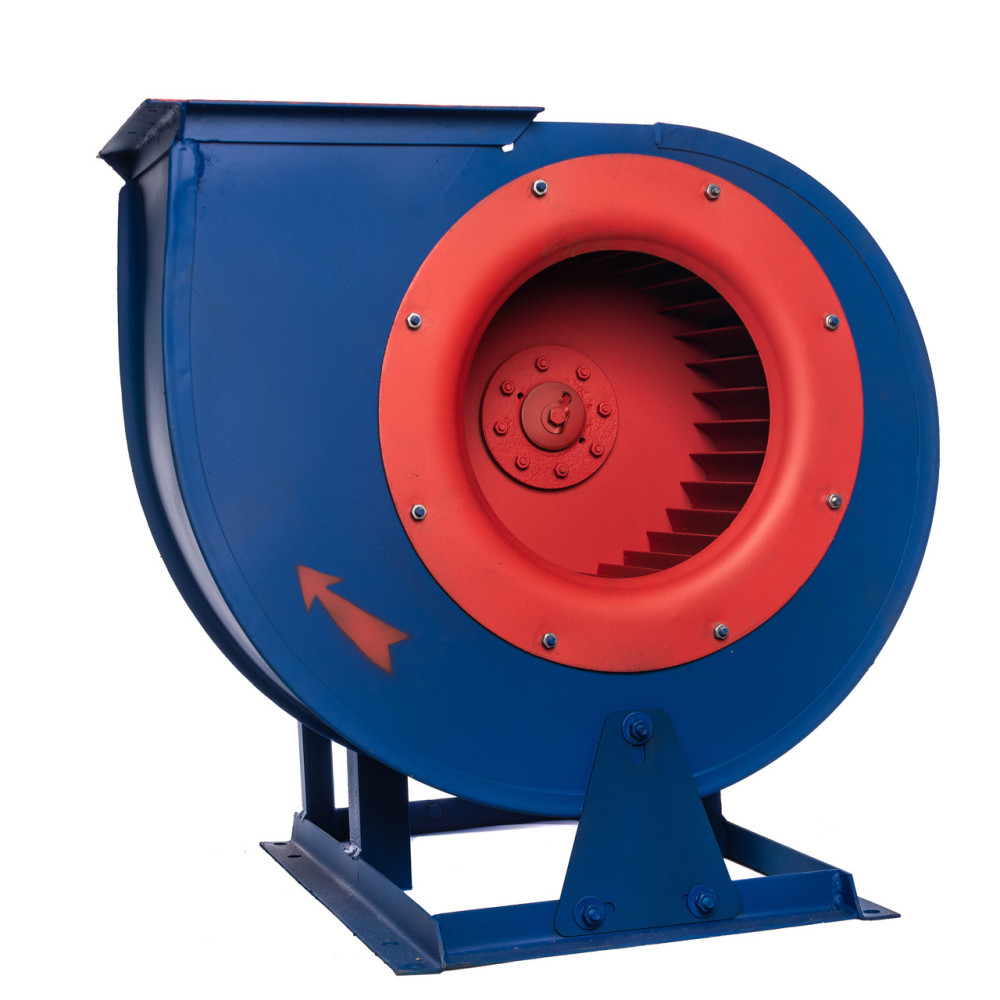

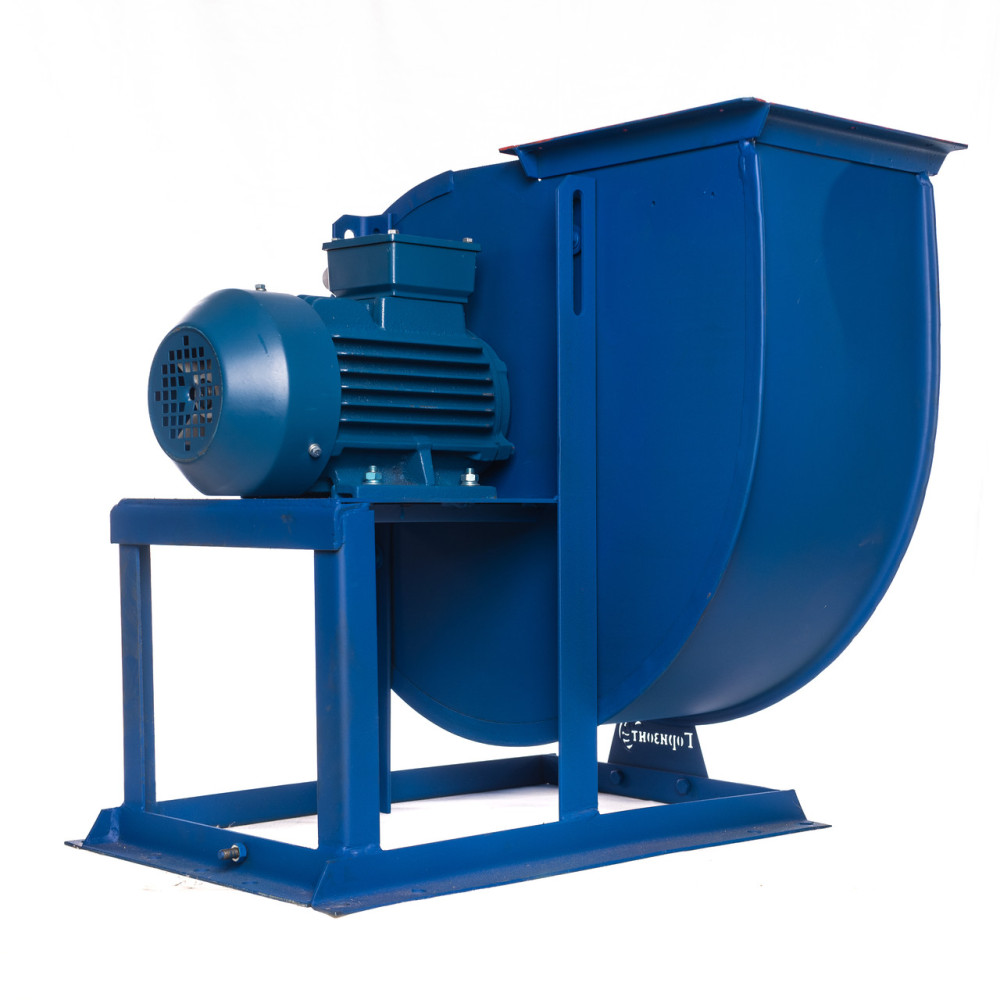

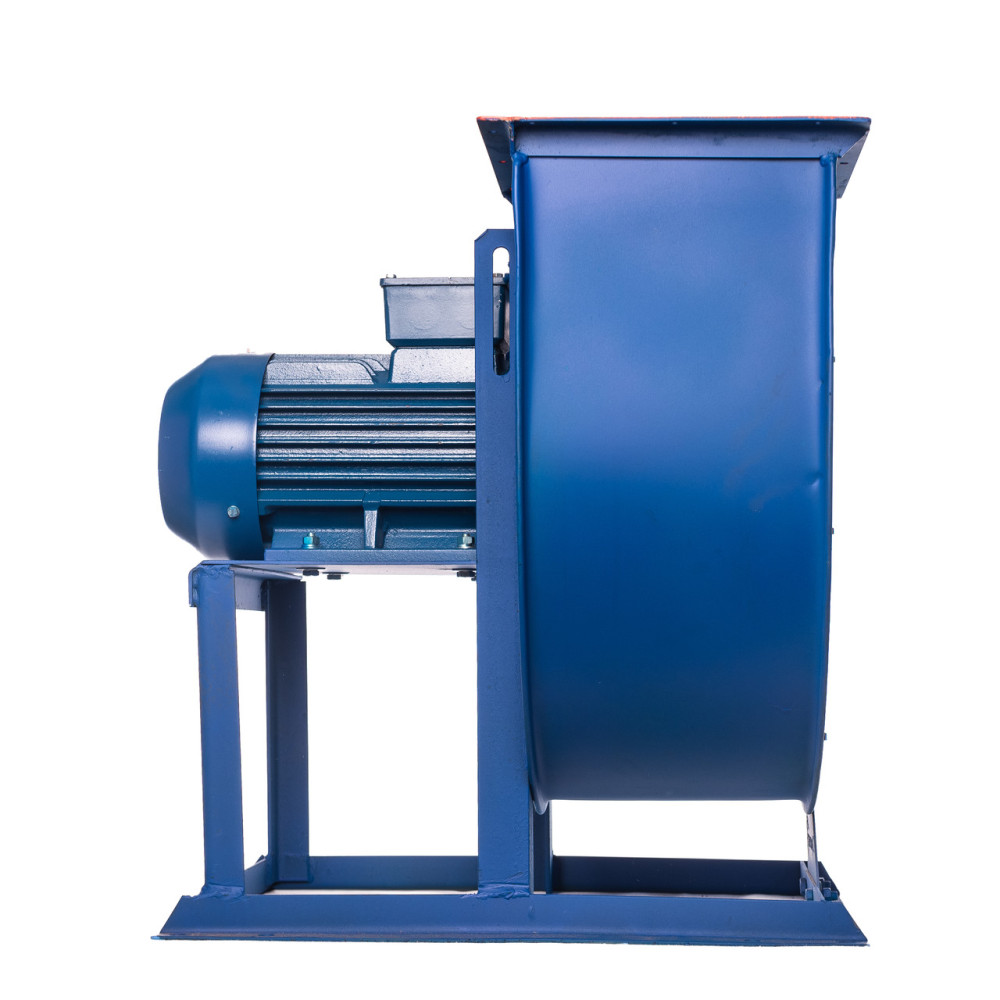

Промисловий вентилятор ВР 14.46 №5 30,0 кВт 1500 об/хв

Відцентрові вентилятори ВЦ 14-46 використовуються в стаціонарних системах вентиляції, повітряного опалення, кондиціювання різних виробничих, житлових та громадських будівель, а також у технологічних установках різного призначення.

Загальні відомості:

• Вентилятор одностороннього всмоктування
• Тип корпусу вентилятора спіральний поворотний

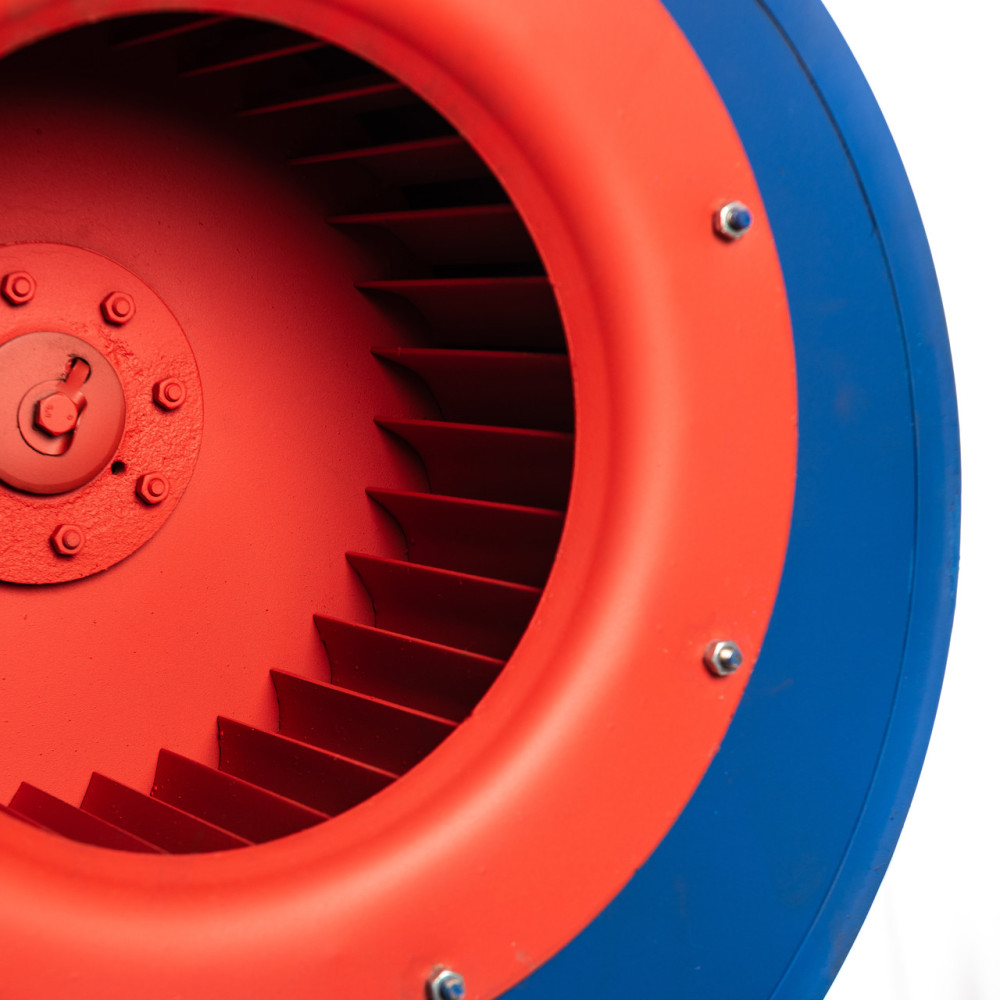

• Лопатки робочого колеса загнуті вперед
• Кількість лопаток робочого колеса – 32 прим.
• Напрями обертання – правий та лівий

Вентилятори радіальні середнього тиску використовуються для переміщення повітря та інших газових сумішей, які не викликають прискорену корозію матеріалів проточної частини вентилятора, з вмістом пилу та твердих домішок не більше 100 мг/м³, що не містять липких речовин та волокнистих матеріалів.

Температура середовища, яку переміщують вентилятори ВЦ14-46 до +80°С; для виконання Ж, К1Ж, РЖ, РК1Ж – до +200°С.

Вентилятори ВР280-46 (ВЦ14-46) експлуатуються в умовах помірного (У) та тропічного (Т) клімату другої та третьої категорії розміщення за ГОСТ 15150. Допускається використання вентиляторів ВЦ14-46 в умовах помірного клімату першої категорії розміщення при забезпеченні захисту двигуна від атмосфер впливів. Температура навколишнього середовища від -40 до +40°С (+45°С для вентиляторів тропічного виконання).

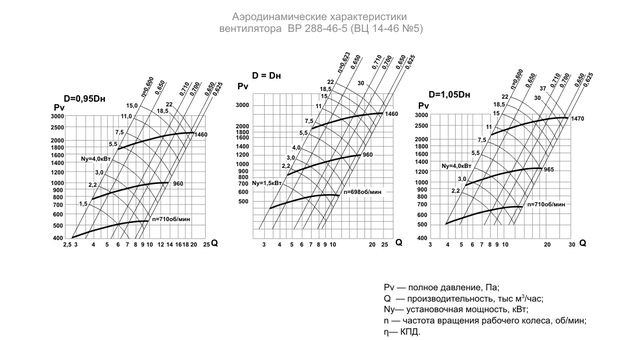

Допускається комплектація вентиляторів електродвигунами більшої потужності при тій же частоті обертання колеса, при цьому аеродинамічні характеристики не змінюються.

Положення корпуса вентиляторів (крім димососів) правого і лівого обертання

Категорії розміщення вентиляторів відповідно до кліматичних умов:

• 1-я категорія – для експлуатації на відкритому повітрі (допускається вплив сукупності кліматичних факторів даного регіону);
• 2-я категорія – для експлуатації під навісом або у приміщеннях, де коливання температури і вологості несуттєво відрізняються від коливань на відкритому повітрі, а також є відносно вільний доступ до повітря зовні. Наприклад: в наметах, у кузовах, у причепах, в металевих приміщеннях без теплоізоляції, у тому числі, в оболонці комплектного виробу категорії 1 (відсутність прямого впливу сонячного випромінювання, атмосферних опадів);
• 3-я категорія – для експлуатації в закритих приміщеннях з природною вентиляцією без штучно регульованих кліматичних умов, де коливання температури і вологості повітря, а також вплив піску і пилу істотно менше, ніж на відкритому повітрі. Наприклад: в металевих приміщеннях з теплоізоляцією, бетонних, дерев'яних приміщеннях (відсутність впливу атмосферних опадів, сонячного випромінювання, істотне зниження вітру; істотне зниження або відсутність впливу розсіяного сонячного випромінювання і конденсації вологи);
• 4-я категорія – для експлуатації в закритих приміщеннях з штучно регульованими кліматичними умовами. Наприклад: у закритих виробничих приміщеннях з опаленням (охолодженням) і вентиляцією, у тому числі в підземних приміщеннях з доброю вентиляцією (відсутність впливу прямого сонячного випромінювання, атмосферних опадів, вітру, піску і пилу в повітрі зовні; істотне зниження або відсутність впливу розсіяного сонячного випромінювання і конденсації вологи);
• 5-я категорія - для експлуатації в приміщеннях з підвищеною вологістю. Наприклад: у підземних приміщеннях без утеплення та вентиляції, в тому числі, шахтах, підвальних приміщеннях, грунті, таких суднових, корабельних та інших приміщеннях, в яких можливе довготривале присутність води або часта конденсація вологи на стінах і стелі, зокрема, в деяких трюмах, в деяких цехах текстильних і гідрометалургійних виробництв.
