Промисловий вентилятор ВР 287-46 (ВЦ 14-46) №4 НЖ 11 кВт 1500 об/хв

Центробіжний (відцентровий, радіальний)  вентилятор середнього тиску моделі ВР 287-46 (ВЦ 14-46) №4 (діаметр робочого колеса – 400 мм) загальнопромислового призначення (з нержавіючої сталі) з двигуном АИР132M4 потужністю 11,0 кВт на 1500 об./хв.

Тиск – 1670 - 1300 Па

Продуктивність – 4,0 - 14,0 тис.м³/год

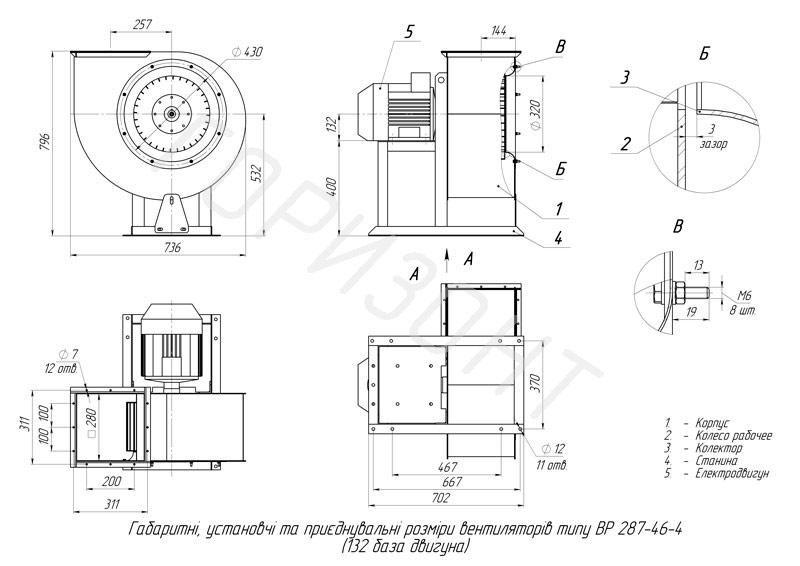

Габаритні розміри вентилятора (мм) - 736 Х 702 Х 796

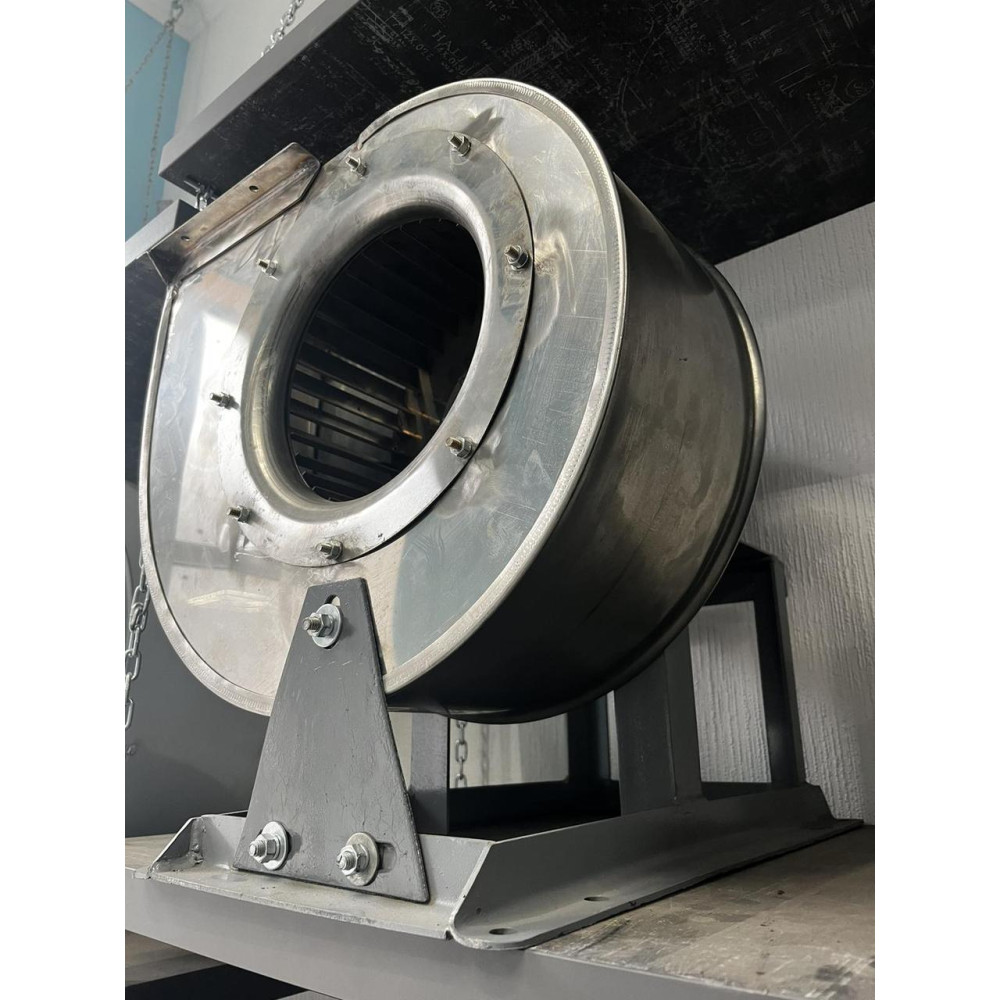

Вентилятор  ВР 287-46 №4 (ВЦ 14-46 №4) НЖ ел/дв 11/1500 виконаний із нержавіючої сталі, що забезпечує:

• стійкість до корозії;
• стійкість до подряпин та пошкоджень;
• підвищену кислотостійкість;
• міцність конструкції;
• легкість у догляді.

Загальні відомості про вентилятор ВР 287-46 НЖ

• вентилятор середнього тиску;
• 32 вперед загнуті лопатки («беличье колесо»);
• спіральний корпус «улитка»;
• одностороннього всмоктування;
• напрямок обертання робочого колеса – праве або ліве;
• положення корпусу – 0˚, 45˚, 90˚, 135˚, 180˚, 270˚, 315˚;
• матеріал - нержавіюча сталь;
• клас захисту - IP55;
• компактний;
• висока продуктивність.

Призначеня вентилятора ВР 287-46 з нержавіючої сталі

• вентиляційні системи;
• системи кондиціювання;
• системи охолодження механізмів;
• системи повітряного опалення;
• системи аерації;
• системи сушки;
• інші санітарно-виробничі цілі.

Вентилятор ВЦ 14-46 з нержавіючої сталі встановлюється

• на елеваторах та інших агропромислових комплексах;
• у виробничих приміщеннях;
• у цехах;
• у магазинах та торгових центрах;
• у приватних будинках та міських квартирах;
• в офісних будівлях;
• у ресторанах чи місцях громадського харчування;
• у комерційних будівлях;
• на інших промислових підприємствах.

Конструкція вентилятора ВР 287-46

1. Вентилятор середнього тиску ВЦ 14-46 складається з наступних основних вузлів:

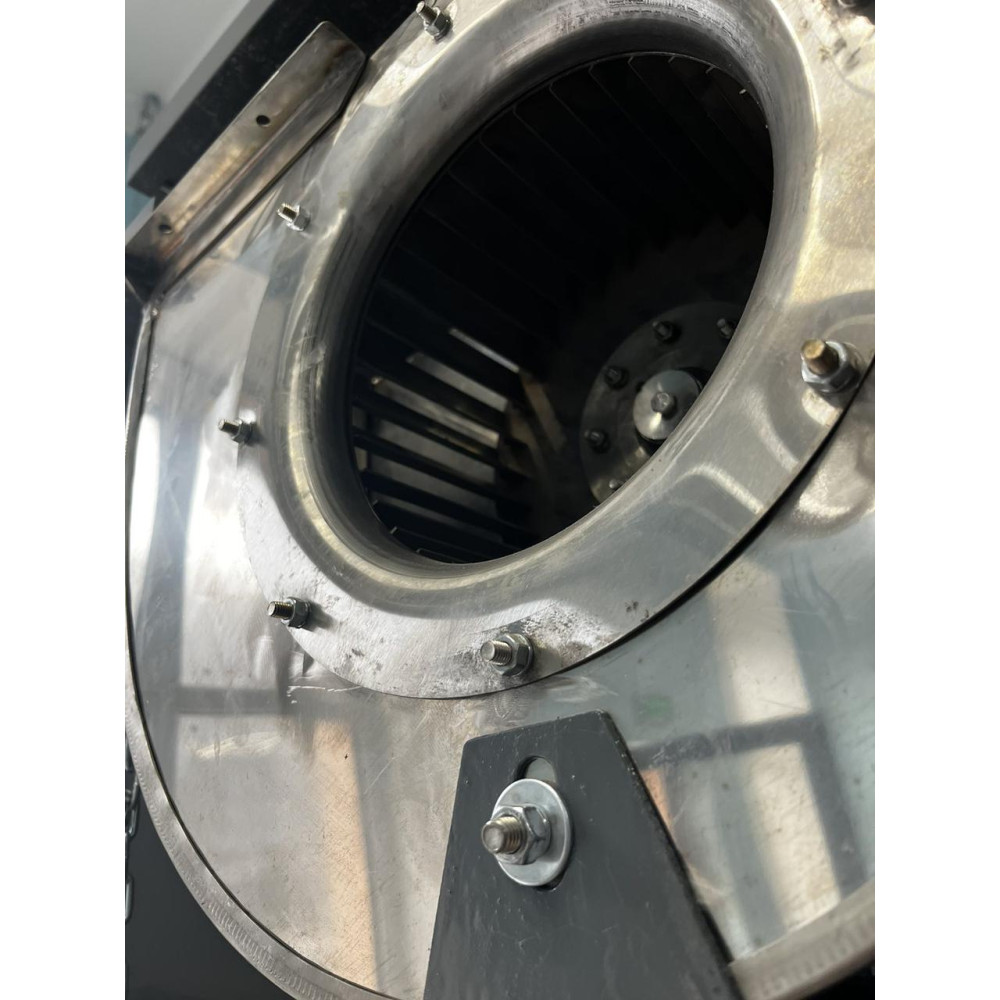

2. робоче колесо вентилятора – зварне, складається з переднього та заднього дисків, має 32 загнуті вперед лопатки і ступицю;
3. спіральний корпус ("улитка") виконує функції відводу повітря (яке виходить із робочого колеса) у певному напрямку, а також часткового перетворення динамічного тиску потоку в статичний;
4. станина вентилятора зварна, на неї кріпиться корпус і електродвигун. Основа станини має отвори для встановлення на фундамент або віброізолятори;
5. колектор конічної форми слугує для підводу повітря, що надходить до робочого колеса;
6. асинхронний трифазний (380 В) електродвигун АИР132M4 11 кВт на 1500 обертів/хвилину (за бажанням замовника може комплектуватися однофазним (220 В) електродвигуном).

Принцип роботи вентилятора ВР 287-46

Електродвигун передає механічну енергію на робоче колесо. Робоче колесо центробіжного (радіального) вентилятора внаслідок обертання засмоктує повітря через вхідний отвір. Повітря рухається від центру до периферії (із зони високого тиску в низький) та за рахунок центробіжної сили викидається лопатками у вихідний отвір спірального корпусу (перпендикулярно до вхідного отвору).

Положення корпусу промислових вентиляторів (окрім димососів) правого та лівого обертання

Категорії розміщення вентиляторів згідно з кліматичними умовами

• 1-а категорія – для експлуатації на відкритому повітрі (допускається вплив сукупності кліматичних факторів даного регіону);
• 2-а категорія – для експлуатації під навісом або в приміщеннях, де коливання температури та вологості несуттєво відрізняються від коливань на відкритому повітрі, а також є відносно вільний доступ до повітря зовні. Наприклад: у палатках, у кузовах, у прицепах, у металічних приміщеннях без теплоізоляції, у тому числі, в оболонці комплектного виробу категорії 1 (відсутність прямої дії сонячного випромінювання та атмосферних опадів);
• 3-а категорія – для експлуатації у закритих приміщеннях з природною вентиляцією без штучно регульованих кліматичних умов, де коливання температури та вологості повітря, а також вплив піску та пилу суттєво менший, ніж на відкритому повітрі. Наприклад: у металічних приміщеннях з теплоізоляцією, бетонних, дерев’яних приміщеннях (відсутність впливу атмосферних опадів, прямого сонячного випромінювання, суттєве зменшення вітру; суттєве зменшення чи відсутність впливу розсіяного сонячного випромінювання та конденсації вологи);
• 4-а категорія – для експлуатації у закритих приміщеннях з штучно регульованими кліматичними умовами. Наприклад: у закритих виробничих приміщеннях з опаленням (охолодженням) та вентиляцією, у тому числі в підземних приміщеннях з гарною вентиляцією (відсутність впливу прямого сонячного випромінювання, атмосферних опадів, вітру, піску та пилу повітря зовні; суттєве зменшення чи відсутність впливу розсіяного сонячного випромінювання та конденсації вологи);
• 5-а категорія – для експлуатації у приміщеннях з підвищеною вологістю. Наприклад: у підземних приміщеннях без опалення та вентиляції, у тому числі, шахтах, підвальних приміщеннях, у ґрунті, у таких суднових, корабельних та інших приміщеннях, у яких можлива довготривала присутність води чи часта конденсація вологи на стінах і стелі, зокрема, у деяких трюмах, у цехах деяких текстильних та гідрометалургічних виробництв.
