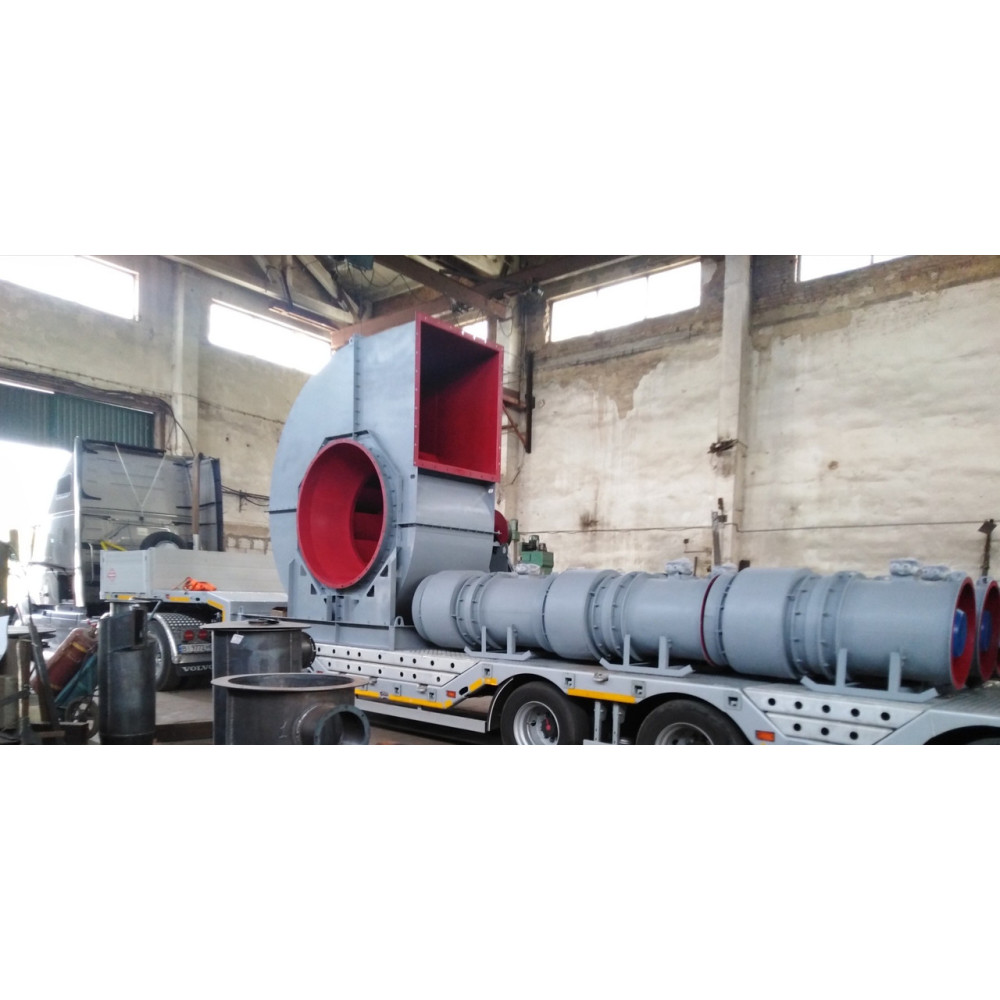

Промисловий вентилятор ВР 88-75 (ВЦ 4-75) №8 11 кВт 1500 об/хв (Виконання 5)

Центробіжний (відцентровий, радіальний) вентилятор низького тиску моделі ВР 88-75 (ВР 88-72, ВЦ 4-75, ВЦ 4-70) №8 (діаметр робочого колеса – 800 мм) загальнопромислового призначення (з вуглецевої сталі) з двигуном АИР132M4

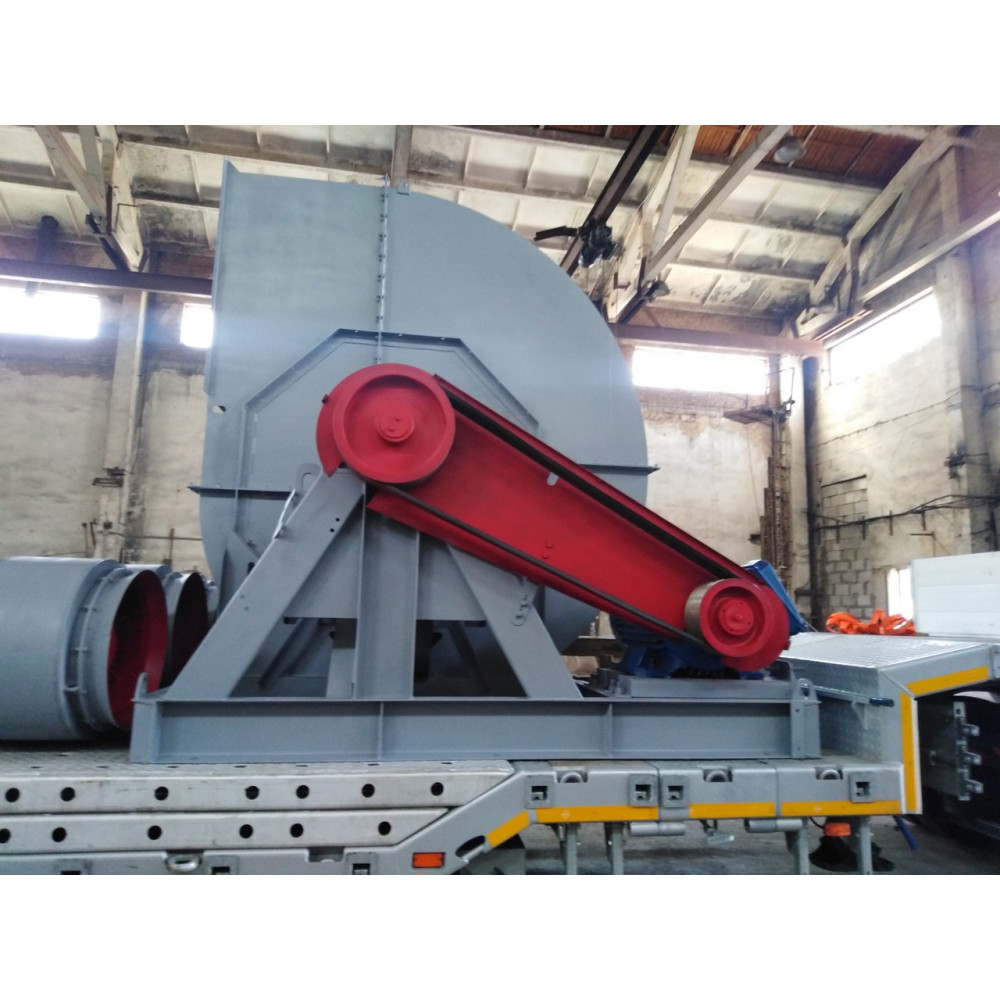

потужністю 11 кВт на 1500 об./хв. Конструктивне виконання –  №5 – робоче колесо вентилятора закріплено на валу (встановленому на двох підшипникових вузлах), котрий клинопасовою передачею через шківи з'єднаний з електродвигуном.

Тиск – 1100 Па

Продуктивність – 24,0  тис. м³/год

Також може випускатися у вибухозахищеному виконанні.

Вентилятори ВР 88-75 (ВР 88-72, ВЦ 4-75, ВЦ 4-70) відносяться до вентиляторів низького тиску та призначені для переміщення повітря та інших газових сумішей, агресивність яких щодо вуглецевої сталі звичайної якості не вища за агресивність повітря, з температурою до 80˚С, що не містять липких речовин, волокнистих матеріалів, з вмістом пилу та інших твердих домішок не більше, ніж 100 мг/м³ , в умовах помірного (П) клімату (2-а категорія розміщення) згідно з ГОСТ 15150. За умови захисту двигуна від впливу атмосферних опадів дозволяється експлуатація в умовах «П» і «Т» 1-ї категорії.

Температура навколишнього середовища від мінус 40˚С до плюс 40˚С (для вентиляторів у тропічному виконанні плюс 45 ˚С).

Загальні відомості про вентилятор ВР 88-75 (ВР 88-72, ВЦ 4-75, ВЦ 4-70):

• вентилятор низького тиску;
• 12 загнутих назад лопаток;
• одностороннього всмоктування;
• напрямок обертання робочого колеса – праве або ліве;
• положення корпусу – 0˚, 45˚, 90˚, 135˚, 180˚, 270˚, 315˚.

Призначення вентилятора ВР 88-75 (ВР 88-72, ВЦ 4-75, ВЦ 4-70):

• вентиляційні системи;
• системи кондиціювання;
• системи охолодження механізмів;
• системи повітряного опалення;
• системи аерації;
• системи сушки;
• інші санітарно-виробничі цілі.

Вентилятор ВР 88-75 (ВР 88-72, ВЦ 4-75, ВЦ 4-70) встановлюється:

• на елеваторах та інших агропромислових комплексах;
• у виробничих приміщеннях;
• у цехах;
• у магазинах та торгових центрах;
• у приватних будинках та міських квартирах;
• в офісних будівлях;
• у ресторанах чи місцях громадського харчування;
• у комерційних будівлях;
• на інших промислових підприємствах.

Конструкція вентилятора ВР 88-75 (ВР 88-72, ВЦ 4-75, ВЦ 4-70):

Вентилятор ВР 88-75 складається з наступних основних вузлів:

1. робоче колесо вентилятора – зварне, складається з переднього та заднього дисків, має 12 загнутих назад лопаток і ступицю;
2. спіральний корпус ("улитка") виконує функції відводу повітря (яке виходить із робочого колеса) у певному напрямку, а також часткового перетворення динамічного тиску потоку в статичний;
3. станина вентилятора зварна, на неї кріпиться корпус і електродвигун. Основа станини має отвори для встановлення на фундамент або віброізолятори;

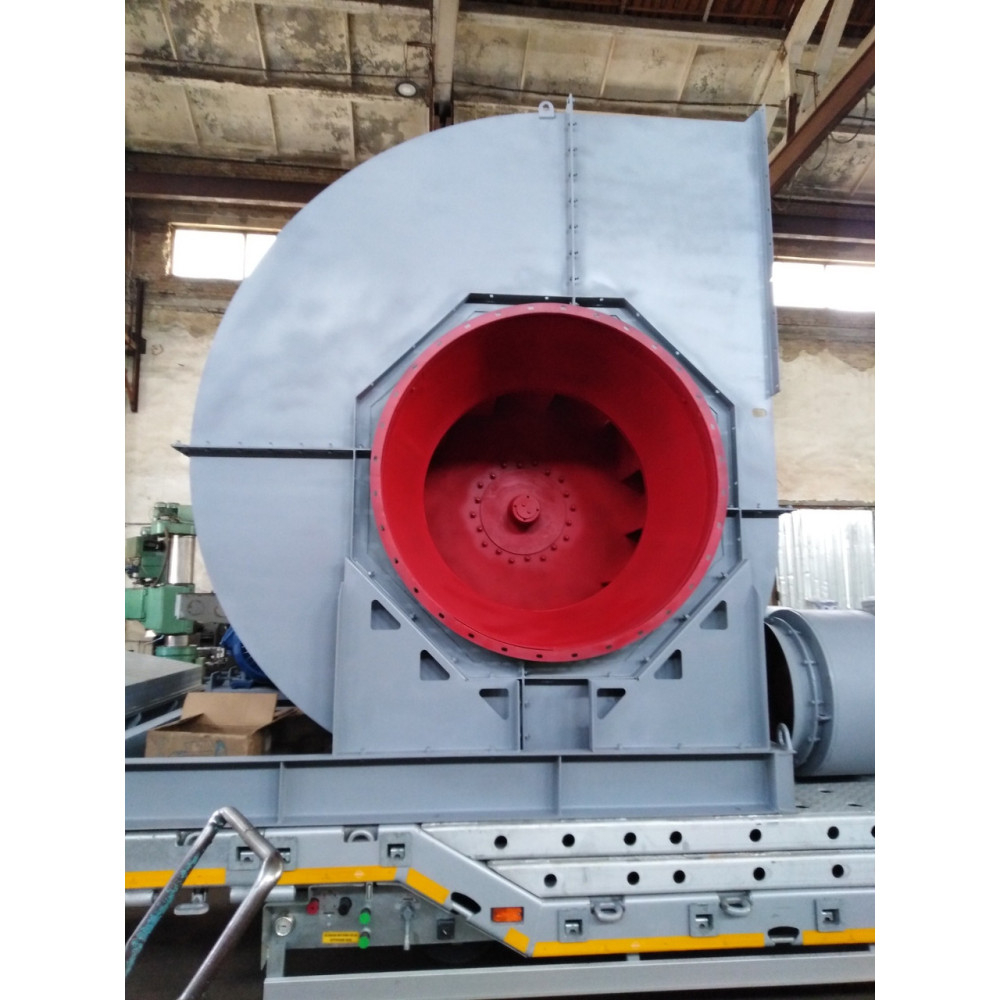

4. колектор конічної форми слугує для підводу повітря, що надходить до робочого колеса;
5. асинхронний трифазний (380 В) електродвигун АИР132M4 11.0 кВт на 1500 обертів/хвилину (за бажанням замовника може комплектуватися однофазним (220 В) електродвигуном).

Принцип роботи вентилятора ВР 88-75 (ВР 88-72, ВЦ 4-75, ВЦ 4-70):

Електродвигун передає механічну енергію на робоче колесо. Робоче колесо центробіжного (радіального) вентилятора внаслідок обертання засмоктує повітря через вхідний отвір. Повітря рухається від центру до периферії (із зони високого тиску в низький) та за рахунок центробіжної сили викидається лопатками у вихідний отвір спірального корпусу (перпендикулярно до вхідного отвору).

Положення корпусу промислових вентиляторів (окрім димососів) правого та лівого обертання

Категорії розміщення вентиляторів відповідно до кліматичних умов:

1-а категорія - для експлуатації на відкритому повітрі (допускається вплив сукупності кліматичних факторів цього регіону);
2-а категорія - для експлуатації під навісом або в приміщеннях, де коливання температури та вологості несуттєво відрізняються від коливань на відкритому повітрі, а також є відносно вільний доступ до повітря зовні. Наприклад: у наметах, у кузовах, у причепах, у металевих приміщеннях без теплоізоляції, у тому числі, в оболонці комплектного виробу категорії 1 (відсутність прямої дії сонячного випромінювання та атмосферних опадів);
3-я категорія – для експлуатації у закритих приміщеннях з природною вентиляцією без штучно регульованих кліматичних умов, де коливання температури та вологості повітря, а також вплив піску та пилу значно менше, ніж на відкритому повітрі. Наприклад: у металевих приміщеннях з теплоізоляцією, бетонних, дерев'яних приміщеннях (відсутність впливу атмосферних опадів, прямого сонячного випромінювання, суттєве зниження вітру; суттєве зниження або відсутність впливу розсіяного сонячного випромінювання та конденсації вологи);
4-а категорія – для експлуатації у закритих приміщеннях із штучно регульованими кліматичними умовами. Наприклад: у закритих виробничих приміщеннях з опаленням (охолодженням) та вентиляцією, у тому числі у підземних приміщеннях з хорошою вентиляцією (відсутність впливу прямого сонячного випромінювання, атмосферних опадів, вітру, піску та пилу у повітрі зовні; суттєве зниження або відсутність впливу розсіяного сонячного випромінювання та конденсації вологи);
5-а категорія – для експлуатації у приміщеннях з підвищеною вологістю. Наприклад: у підземних приміщеннях без утеплення та вентиляції, у тому числі шахтах, підвальних приміщеннях, ґрунті, таких суднових, корабельних та інших приміщеннях, у яких можлива довготривала присутність води або часта конденсація вологи на стінах та стелі, зокрема, у деяких трюмах, у цехах деяких текстильних та гідрометалургійних виробництв.
