Вентилятор ВО-6-300 №12,5 11 кВт 1000 об/мин

Осевой вентилятор низкого давления ВО-6-300 (ВО-12-300) №12,5 (диаметр рабочего колеса - 1250 мм) общепромышленного назначения (из углеродистой стали) с двигателем АИР160S6 мощностью 11 кВт на 1000 об/мин.

Давление – 430-170 Па

Производительность - 18-73 тыс.м³/ч

Вентилятор осевой ВО-6-300 (ВО-12-300, ВО 13-290) – вентилятор низкого давления, предназначенный для удаления воздуха и других невзрывоопасных газовоздушных смесей, агрессивность которых относительно углеродистой стали обыкновенного качества не выше агрессивности воздуха, с температурой до + 50⁰С, содержащие пыль и другие твердые примеси в количестве не более 10 мг / м³, а также не содержащие липких и волокнистых материалов.

Температура окружающей среды - от минус 40⁰С до плюс 40⁰С (плюс 45⁰С для вентиляторов в тропическом исполнении).

Вентиляторы эксплуатируются в условиях умеренного (П) и тропического (Т) климата категории размещения 2 по ГОСТ 15150-69. При условии защиты двигателя от воздействия атмосферных осадков разрешается эксплуатация в условиях «П» и «Т» 1-й категории.

Вентиляторы применяются в стационарных системах вытяжной вентиляции промышленных и общественных зданий без системы воздуховодов, или с незначительной их длиной.

Общие сведения о вентиляторе

ВО-6-300 (ВО-12-300, ВО 13-290):

• осевой вентилятор низкого давления;
• может устанавливаться на отверстие в стене, окне, потолке и т.д.;
• не требует воздуховодов;
• компактный;
• одностороннего всасывания;
• 3 лопатки;
• простой в эксплуатации и обслуживании;
• долгий срок эксплуатации;
• простота и низкая стоимость конструкции;
• низкий уровень шума;
• низкий уровень энергопотребления;
• равный КПД как в горизонтальном, так и в вертикальном положении;
• возможность изготовления колпака для защиты от осадков (аналог осевого крышного вентилятора);
• экономия пространства.

Назначение вентилятора

ВО-6-300 (ВО-12-300, ВО 13-290):

• вентиляционные системы агропромышленных комплексов;
• вентиляционные системы промышленных комплексов;
• вентиляционные системы торговых комплексов;
• вентиляционные системы в сельском хозяйстве;
• вентиляционные системы социальных учреждений;
• другие санитарно-технические цели.

Вентилятор ВО-6-300 (ВО-12-300, ВО 13-290)

• в холодильных установках;
• в сварных установках;
• в теплицах;
• в овощехранилищах;
• в птичниках;
• в коровниках (и др. помещениях содержания скота)
• в градирнях;
• в сушильных камерах;
• в покрасочных камерах;
• в учреждениях общественного питания.

Конструкция вентилятора

ВО-6-300 (ВО-12-300, ВО 13-290):

Вентилятор ВО-6-300 (ВО-12-300, ВО 13-290) состоит из следующих основных узлов:

1. Корпус - цельносварной металлический цилиндрической формы с скачанными фланцами, обеспечивает высокую жесткость и минимальные промежутки между корпусом и лопатками.

2. Рабочее колесо - сварное, состоит из консольных лопаток, имеющих загнутую форму.

Принцип работы

ВО-6-300 (ВО-12-300, ВО 13-290):

Электродвигатель передает механическую энергию непосредственно на рабочее колесо осевого вентилятора. Рабочее колесо вследствие вращения захватывает и выталкивает воздух лопатками параллельно оси, вокруг которой они размещены. Перемещение воздушного потока происходит благодаря размещению лопаток под углом относительно плоскости вращения рабочего колеса.

Категории размещения вентиляторов согласно климатическим условиям:

• 1-я категория – для эксплуатации на открытом воздухе (допускается воздействие совокупности климатических факторов данного региона);
• 2-я категория – для эксплуатации под навесом или в помещениях, где колебания температуры и влажности несущественно отличаются от колебаний на открытом воздухе, а также имеется относительно свободный доступ к воздуху снаружи. Например: в палатках, в кузовах, в прицепах, в металлических помещениях без теплоизоляции, в том числе, в оболочке комплектного изделия категории 1 (отсутствие прямого воздействия солнечного излучения и атмосферных осадков);

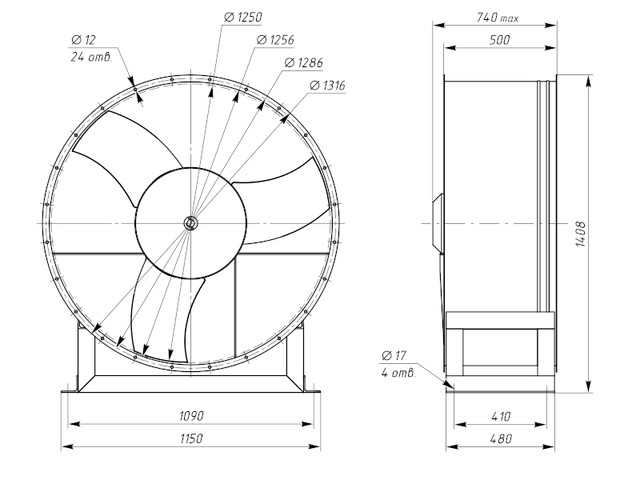

Габаритные размеры

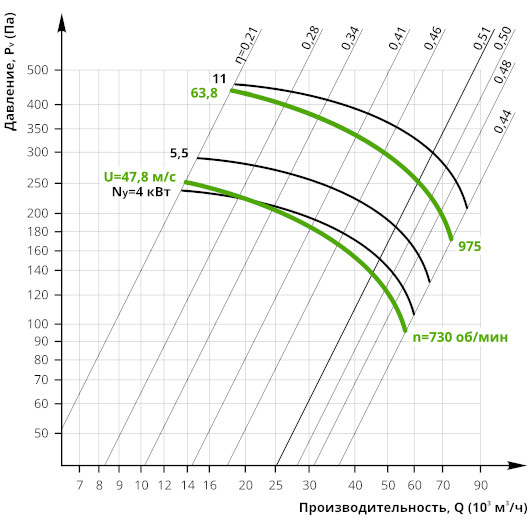

Аэродинамические характеристики
