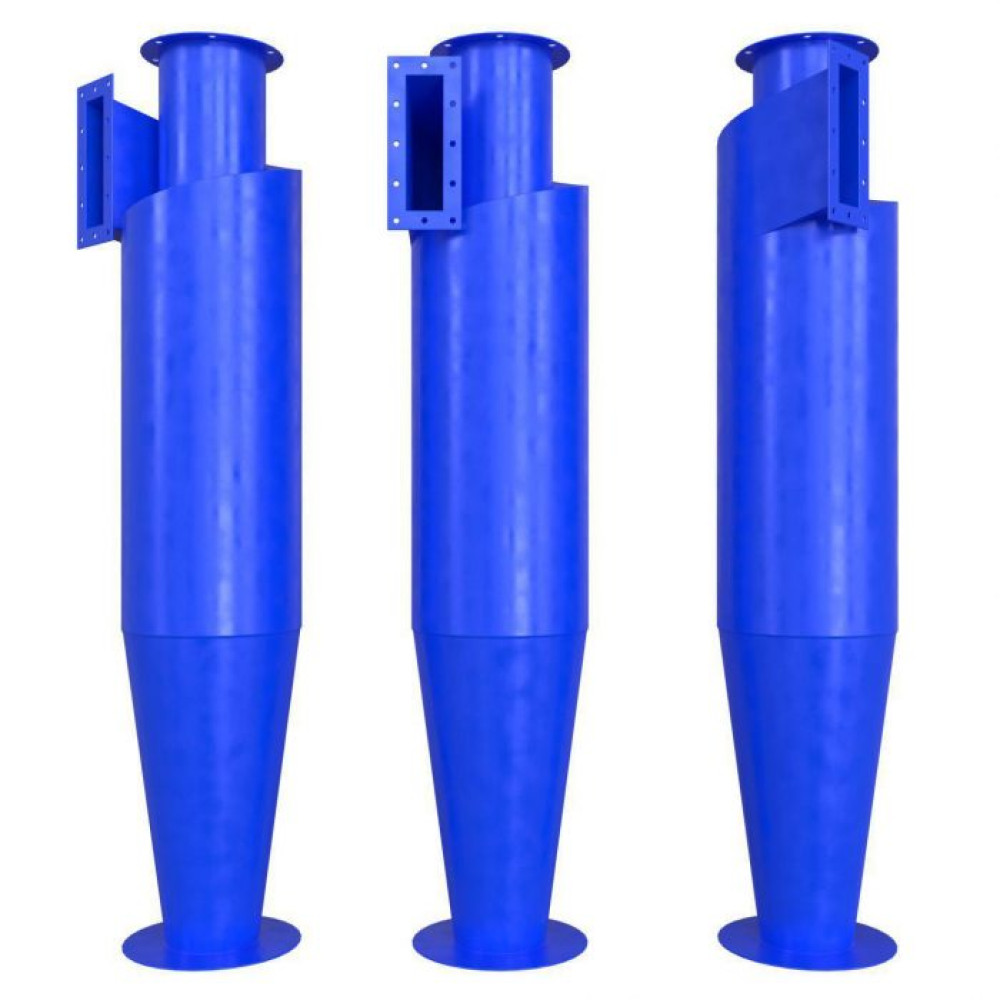

Універсальний циклон ЦН-15-300

Циклон ЦН-15-300 – один із найбільш популярних і універсальних пиловловлювачів, який призначений для сухої очистки газоповітряної суміші від вибухобезпечного, нетоксичного пилу, що не злипається. Призначені для роботи в помірному кліматі при температурі навколишнього середовища від мінус 40˚С до плюс 40˚С.

Загальні відомості про циклон ЦН-15-300

• універсальний циклон;
• суха очистка пилу;
• матеріал – вуглецева сталь;
• одиночне чи групове виконання;
• кут нахилу вхідного патрубка – 15˚;
• ефективність – 85-98%;
• простий в обслуговуванні;
• ліве чи праве обертання.

Маркування циклонів ЦН-15-300

ЦН – Циклон ДНІОГазу (НИИОГаза);

15 – кут нахилу вхідного патрубка відносно горизонтальної площини (градуси);

300 – внутрішній діаметр циліндричної частини циклона (міліметри);

1 – кількість циклонів у групі (у даному випадку одиничне виконання);

У(Р) – наявність камери очищеного газу «улітки» (равлика), (за відсутності в маркуванні букви «У»(«Р») равлик не входить в комплектацію);

С(3) – наявність камери очищеного газу у вигляді збірника (за відсутності в маркуванні букви «С»(«З») збірник не входить в комплектацію);

П – наявність пірамідального бункера для накопичування пилу (за відсутності в маркуванні букви «П» бункер не входить в комплектацію).

Призначення циклона ЦН-15-300:

• технологічні процеси сушки;
• процеси випалу;
• процеси спалювання палива;
• процеси пневмотранспорту;
• процеси транспортування сипучих речовин, золи;
• процеси агломерації;
• очистка аспіраційного повітря;
• видалення пилу димових газів котелень і т.д.

Циклони ЦН-15-300 застосовуються:

• на хімічних підприємствах;
• на машинобудівних підприємствах;
• на металургічних підприємствах;
• в енергетиці;
• у деревообробній промисловості;
• у будівельній промисловості.

Конструкція та принцип роботи циклона

Рух пилоповітряної суміші здійснюється по спіралі, що обумовлено конструкцією агрегату. Запилене повітря надходить через вхідний патрубок зверху циклона (5) під нахилом 15˚. Швидкість повітряного потоку в циліндричній частині пиловловлювача складає 2,5-4 м/с. Чим більший діаметр циклона, тим нижча швидкість газу, що варто враховувати при підборі циклона. Під дією відцентрової сили відбувається відділення частинок пилу, а завдяки достатньо високій швидкості ще й відкидання пилу до стінок циклона. Далі під впливом інерції частинки пилу осипаються вниз, потрапляючи в пірамідальний бункер. Після проходження декількох оборотів газоповітряна суміш із нижньої частини циклона піднімається вгору, і вже очищене повітря виходить із верхнього патрубка.

Монтаж циклона

Одним із важливих моментів монтажу є правильна підготовка місця. Можлива установка циклонів як на відкритих площадках, так і на виробничих площах.

Правильний монтаж зазвичай орієнтований на 2 напрями:

- безпека, під час монтажу має бути забезпечено беззаперечне виконання БНіП (СНиП) та робочого проєкта;

- досягнення проєктних параметрів шляхом максимальної герметизації місць з’єднання повітропроводів, а також коректної установки всіх елементів.

У разі монтажу вентилятора перед циклоном необхідний пильовий вентилятор, який буде подавати повітря в систему. За умови наявності розкручувача повітря вентилятор можна встановлювати після циклона, тут уже необхідний ВР 287-46.

Комплектність циклона ЦН-15

У залежності від маркування циклон може бути укомплектований «уліткою» равликом (буква «Р» («У») в маркуванні) чи збірником (буква «З» («С») у маркуванні), пірамідальним бункером для збору пилу (буква «П» в маркуванні), а також бути одиничним (цифра «1» в маркуванні) чи груповим, тобто мати декілька циклонів (цифри в маркуванні, окрім «1»).

За бажанням замовника циклон також може комплектуватися постаментом.

Незалежно від виду, циклон нашого виробництва обов’язково буде укомплектований паспортом на виріб.
