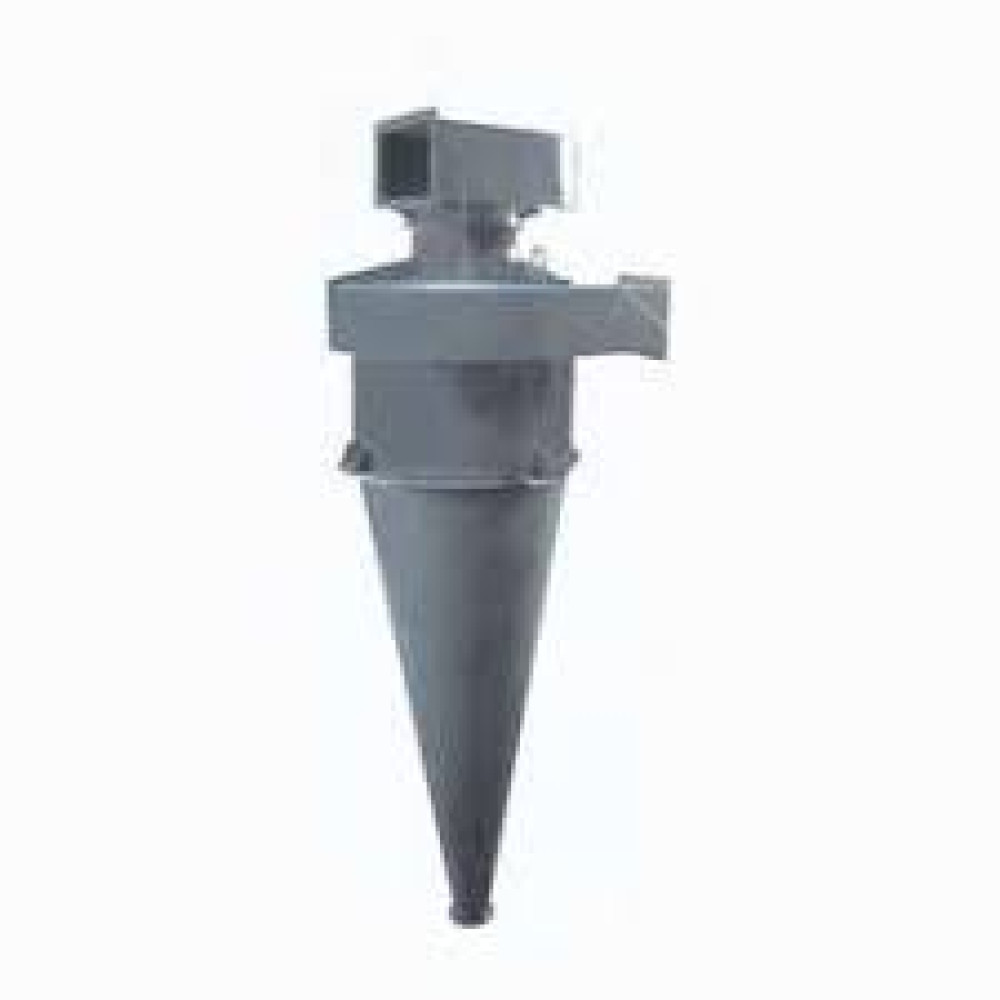

Універсальний циклон УЦ-1300

• циклон універсальний;
• продуктивність: 4580 - 6100 м2/год;
• внутрішній діаметр: 1300 мм;
• висота: 4930 мм;
• суха очистка пилу;
• матеріал: вуглецева сталь;
• одиночне;
• ефективність: 91-98%%;
• простий в обслуговуванні;
• ліве чи праве обертання.

Циклони УЦ використовуються для очищення технологічних викидів деревообробних виробництв в атмосферу від пилу, який не злипається та не налипає, а також сумішей пилу із сухою тирсою і стружкою.

Призначений для роботи в помірному кліматі при температурі навколишнього середовища від мінус 40˚С до плюс 40˚С.

Циклоны УЦ 1300 применяются:

Пиловловлювач УЦ-1300 найчастіше використовується на деревообробних підприємствах. Високу ефективність циклон УЦ проявляє при роботі транспортування тирси – в меблевих цехах, на пилорамах та інших підприємствах цієї галузі. Пиловловлювачі цією моделі підходять для очищення повітря від середньої та дрібної стружки, у тому числі – крученої.

Комплектність пиловловлювача УЦ:

Стандарно пиловловлювачі УЦ комплектуються корпусом та вхідним і вихідним патрубком.

За бажанням замовника циклон може комплектуватися постаментом, бункером для збору пилу, равликом.

Незалежно від виду, циклон-пиловловлювач нашого виробництва обов’язково буде укомплектований паспортом на виріб.

Конструкція та принцип роботи циклона

Рух пилоповітряної суміші здійснюється по спіралі, що обумовлено конструкцією агрегату. Запилене повітря надходить через вхідний патрубок зверху циклона-пиловловлювача. Під дією відцентрової сили відбувається відділення частинок пилу, а завдяки достатньо високій швидкості ще й відкидання пилу до стінок циклона. Далі під впливом інерції частинки пилу осипаються вниз, потрапляючи в пірамідальний бункер. Після проходження декількох оборотів газоповітряна суміш із нижньої частини циклона піднімається вгору, і вже очищене повітря виходить із верхнього патрубка.

Монтаж циклона

Монтаж циклону повинна виконувати людина з профільними навичками. Від якості та професіоналізму проведення таких робіт безпосередньо залежить безпека експлуатації, ефективність функціонування циклону. Технічне обслуговування також має проводитись спеціалістом.

Одним із важливих моментів монтажу є правильна підготовка місця. Можлива установка циклонів як на відкритих площадках, так і на виробничих площах.

Правильний монтаж зазвичай орієнтований на 2 напрями:

- безпека, під час монтажу має бути забезпечено беззаперечне виконання БНіП (СНиП) та робочого проєкта;

- досягнення проєктних параметрів шляхом максимальної герметизації місць з’єднання повітропроводів, а також коректної установки всіх елементів.

Зверніть увагу, що при встановлені циклон УЦ на нагнітальному боці вентиляційного обладнання, необхідно використовувати вентиляційні зонти. При встановленні пиловловлювача на всмоктуючій стороні вентилятора застосовуються «равлики».

Видалення пилу з бункера може виконуватися періодично або безперервно, але верхній рівень частинок пилу повинен знаходиться нижче кришки бункера мінімум на 400 мм.

Типорозімір  циклонів УЦ
