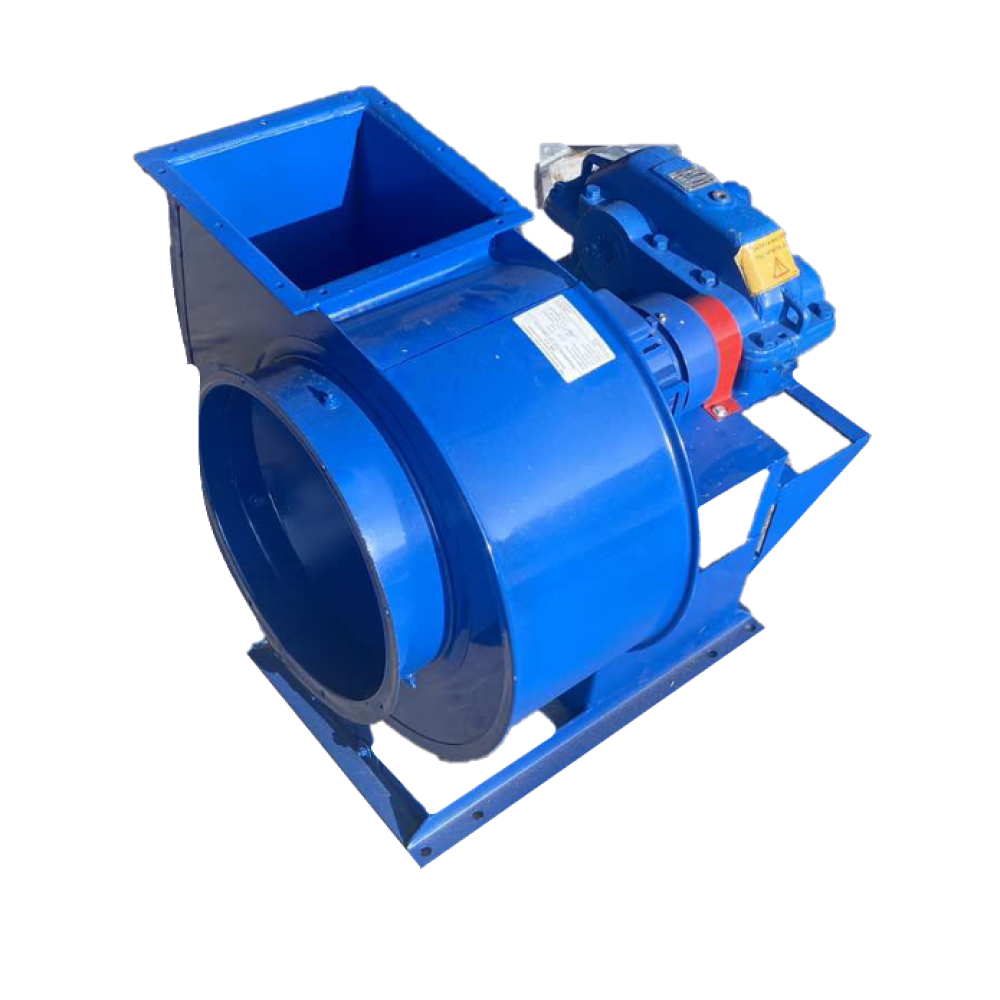

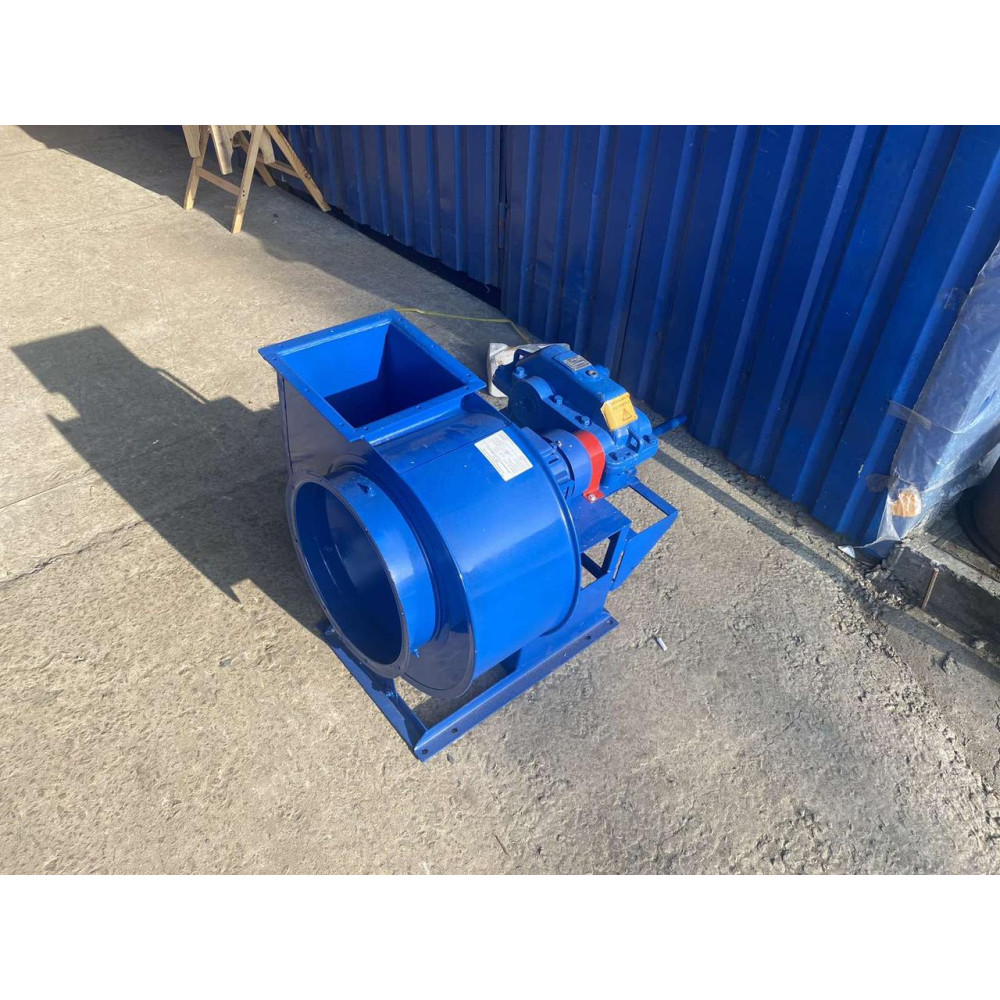

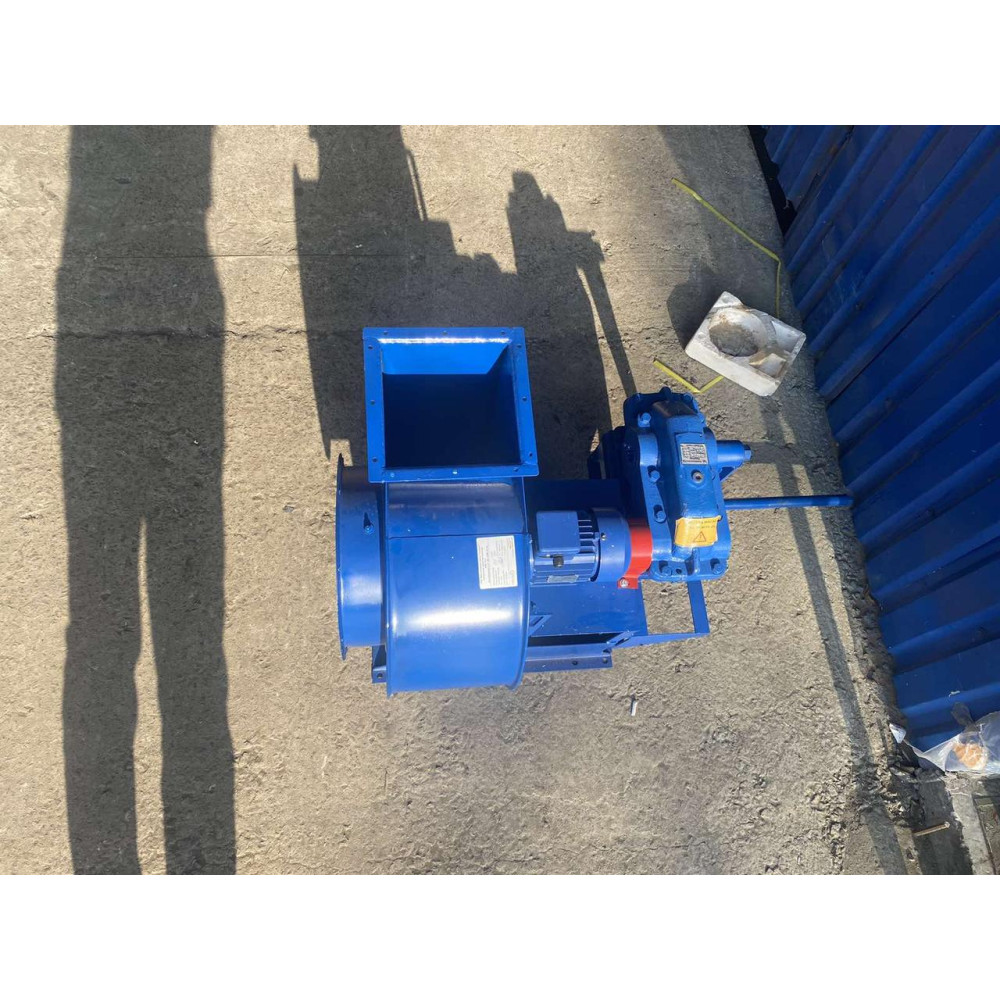

Вентилятор для бомбосховища ЕРВ-72-2

Електроручний відцентровий (радіальний) вентилятор низького тиску моделі ЕРВ-22-2 (удосконалений аналог ЕРВ-72-2) №3,15 (діаметр робочого колеса – 315 мм) загальнопромислового призначення (з вуглецевої сталі) з двигуном АІР63В4 потужністю 0,37 кВт на 1500 об/хв. Конструктивне виконання - №1 – робоче колесо на валу електродвигуна. Призначений для встановлення у приміщеннях споруд цивільної оборони.

Вентилятор ЕРВ-22-2 3,15 працює як від електричної мережі, так і від резервного ручного приводу на випадок збою електроживлення.

• Тиск - 285 - 190 Па
• Продуктивність - 0,85 - 1,95 тис.м³/год

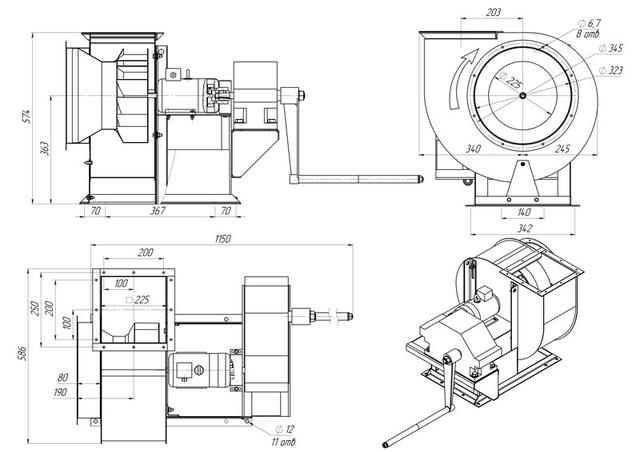

Габаритні розміри

• вентилятор низького тиску;
• 12 загнутих назад лопаток;
• працюють як від електричної мережі, так і від ручного приводу;
• одностороннього всмоктування;
• напрямок обертання робочого колеса – праве або ліве;
• положення корпусу – 0˚, 45˚, 90˚, 135˚, 180˚, 270˚, 315˚;
• матеріал - вуглецева сталь;
• клас захисту - IP55.

Вентилятори призначаються для роботи в системах припливної та витяжної вентиляції захисних споруд цивільного захисту (сховищ і протирадіаційних укриттів).

• в укриттях шкіл, дитячих садків, ВУЗів та медичних закладів;
• в бомбосховищах багатоповерхівок;
• в сховищах та підвалах приватних будинків;
• та в інших приміщеннях цивільного захисту.

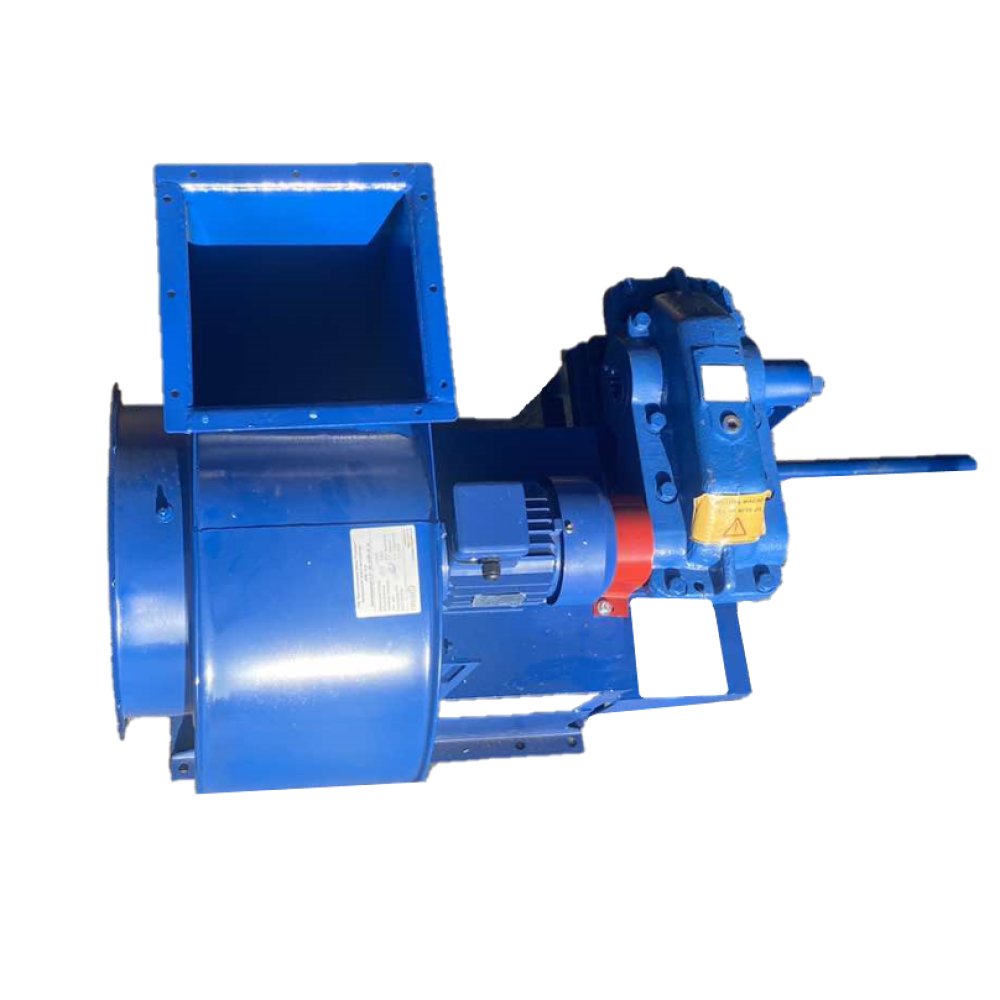

Вентилятор ЕРВ 3,15 складається з наступних основних вузлів:

• робоче колесо вентилятора – зварне, складається з переднього та заднього дисків, має 12 загнутих назад лопаток і ступицю;
• спіральний корпус ("улитка") виконує функції відводу повітря (яке виходить із робочого колеса) у певному напрямку, а також часткового перетворення динамічного тиску потоку в статичний;
• станина вентилятора зварна, на неї кріпиться корпус і електродвигун. Основа станини має отвори для встановлення на фундамент або віброізолятори;
• колектор конічної форми слугує для підводу повітря, що надходить до робочого колеса;
• редуктора з рукояттю (редуктор має автоматичну муфту перемикання з ручного приводу на електричний і з електричного на ручний);
• асинхронний трифазний (380 В) електродвигун 0,37 кВт на 1500 обертів/хвилину (за бажанням замовника може комплектуватися однофазним (220 В) електродвигуном).

Електродвигун передає механічну енергію на робоче колесо. Робоче колесо центробіжного (радіального) вентилятора внаслідок обертання засмоктує повітря через вхідний отвір. Повітря рухається від центру до периферії (із зони високого тиску в низький) та за рахунок центробіжної сили викидається лопатками у вихідний отвір спірального корпусу (перпендикулярно до вхідного отвору).

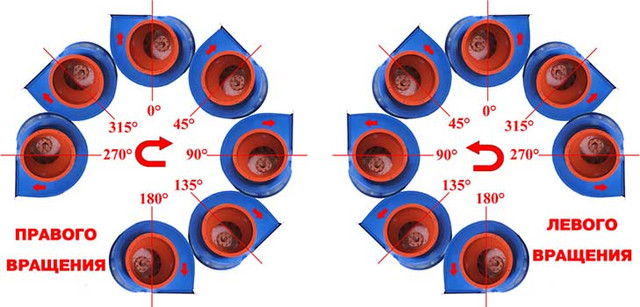

Положення корпуса вентиляторів (крім димососів) правого і лівого обертання

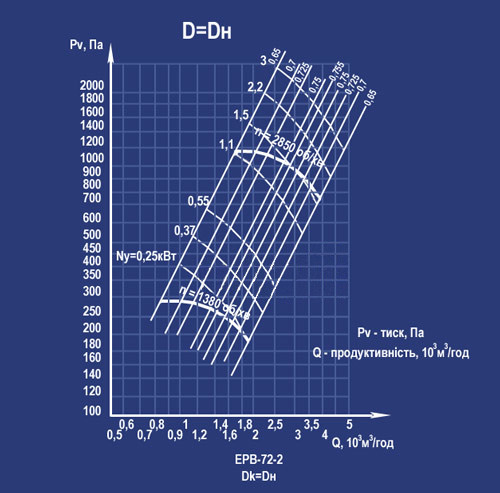

Аеродинамічні характеристики
