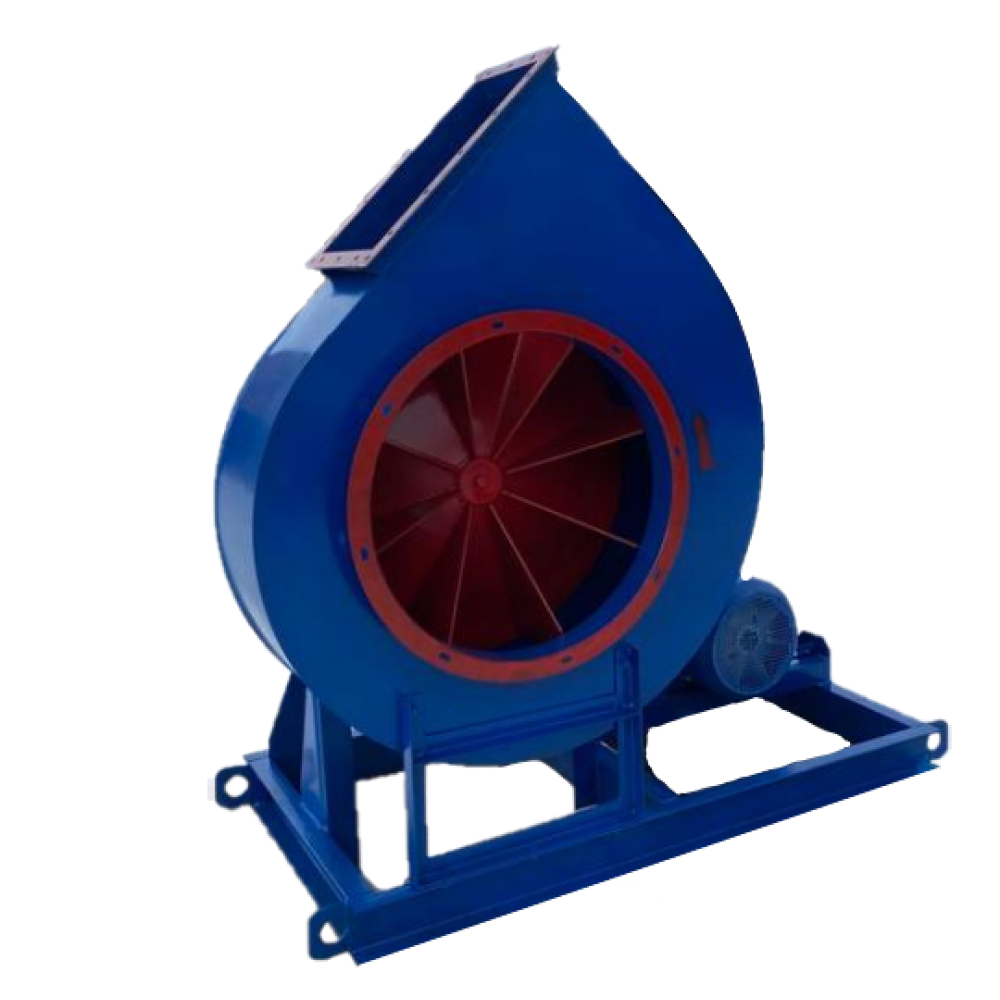

Вентилятор радіальний пиловий ВРП №6,3 7,5 кВт 1500 об/хв (Виконання 5) равлик

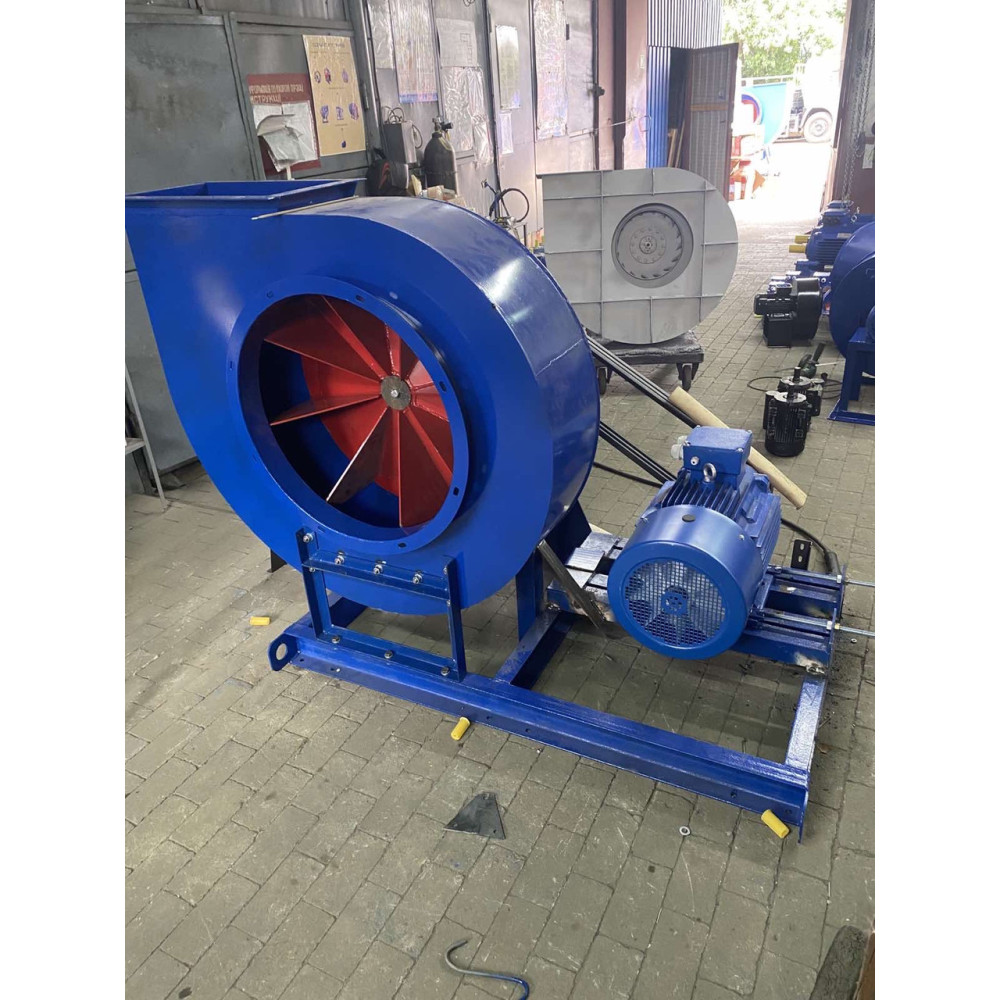

Пиловий радіальний (центробіжний) вентилятор промислового призначення моделі ВРП 5-45 (ВЦП 5-45) №6,3 (діаметр робочого колеса – 630 мм) з вуглецевої сталі. Даний вентилятор укомплектувань двигуном АИР132Ѕ4 потужністю 7,5 кВт на 1500 об./хв. Конструктивне виконання – №5 – робоче колесо вентилятора закріплено на валу (встановленому на двох підшипникових вузлах) котрий клинопасовою передачею через шківи з'єднання єднаний з електродвигуном.

Тиск – 1620 - 1140 Па

Продуктивність – 4,5 - 9,2 тис.м3/рік

Габаритні розміри вентилятора (мм) - 1419 Х 732 Х 1054

Вентилятори ВЦП 5-45 (ВРП) призначені для переміщення пилогазоповітряних сумішей, агресивність яких щодо вуглецевої сталі звичайної якості не вища за агресивність повітря, з температурою до + 80С, що не містять липких речовин, волокнистих матеріалів, з вмістом пилу та інших твердих домішок не більше, ніж 100 г/м3, в умовах помірного (П) клімату (2-а категорія розміщення) згідно з ГОСТ 15150. За умови захисту двигуна від впливу атмосферних опадів дозволяється експлуатація в умовах «П» і «Т» 1-ї категорії.

Температура навколишнього середовища від мінус 40С до плюс 40С (для вентиляторів у тропічному виконанні плюс 45 С).

Загальні відомості про вентилятор ВЦП 5-45 (ВРП):

• пиловий вентилятор;
• висока продуктивність;
• 8 радіальних прямих лопаток;
• підвищена міцність;
• одностороннього всмоктування;
• напрямок обертання робочого колеса – праве або ліве;
• положення корпусу – 0˚, 45˚, 90˚, 135˚, 180˚, 270˚, 315˚.

Положення корпусу вентиляторів (крім димососів) правого і лівого обертання

Призначення вентилятора ВЦП 5-45 (ВРП):

• вентиляційні системи;
• системи кондиціювання;
• системи охолодження механізмів;
• системи повітряного опалення;
• системи сушки;
• системи пневмотранспорту;
• системи пилоочисних установок;
• інші санітарно-виробничі цілі.

Встановлюється:

• на елеваторах та інших агропромислових комплексах;
• у виробничих приміщеннях;
• у цехах;
• у деревообробній промисловості;
• у металообробній промисловості;
• у меблевих цехах;
• у магазинах та торгових центрах;
• у офісних будівлях;
• у ресторанах чи місцях громадського харчування;
• у комерційних будівлях;
• на інших промислових підприємствах.

Застосовується:

• для видалення стружки чи пилу від деревообробних станків;
• для відведення металічної стружки чи пилу від металообробних станків;
• для видалення пилу під час обробки текстильної продукції;
• для очищення повітря під час роботи зварювального обладнання;
• для очищення повітря у приміщеннях, де обробляються крупи;
• для видалення мілких частинок цементу на заводах з виробництва залізобетонних виробів та бетонних розчинів;
• для створення пневмотранспортної системи переміщення у зерносховищах;
• в інших санітарно-технічних та виробничих цілях.

Конструкція вентилятора

Вентилятор ВЦП 5-45 (ВРП) складається з наступних основних вузлів:

1. робоче колесо вентилятора – зварне, складається з заднього диска, має 8 прямих радіальних лопаток і ступицю;
2. корпус виконує функції відводу повітря (яке виходить із робочого колеса) у певному напрямку, а також часткового перетворення динамічного тиску потоку в статичний;
3. станина вентилятора зварна, на неї кріпиться корпус і електродвигун. Основа станини має отвори для встановлення на фундамент;
4. циліндричний вхідний патрубок слугує для підводу повітря, що надходить до робочого колеса;
5. асинхронний трифазний (380 В) електродвигун (за бажанням замовника може комплектуватися однофазним (220 В) електродвигуном).

Принцип роботи вентилятора ВЦП 5-45 (ВРП):

Електродвигун передає механічну енергію на робоче колесо. Робоче колесо центробіжного (радіального) вентилятора внаслідок обертання засмоктує повітря через вхідний отвір. Повітря рухається від центру до периферії та за рахунок центробіжної сили викидається лопатками у вихідний отвір спірального корпусу (перпендикулярно до вхідного отвору).

Категорії розміщення вентиляторів згідно з кліматичними умовами:

• 2-а категорія – для експлуатації під навісом або у приміщеннях, де коливання температури та вологості несуттєво відрізняються від коливань на відкритому повітрі, а також є відносно вільний доступ до повітря зовні. Наприклад: у палатках, у кузовах, у прицепах, у металічних приміщеннях без теплоізоляції, у тому числі в оболонці комплектного виробу категорії 1 (відсутність прямої дії сонячного випромінювання та атмосферних опадів);

Габаритні розміри

Аеродинамічні характеристики
