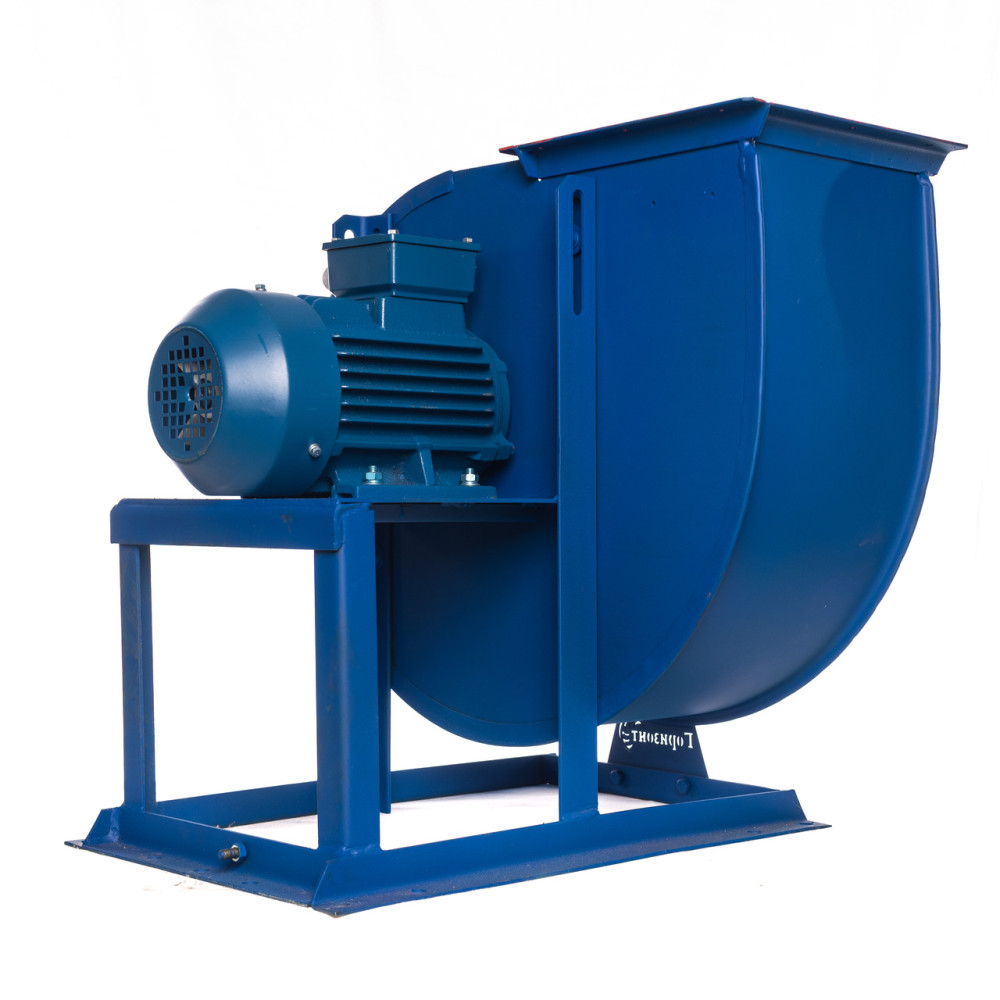

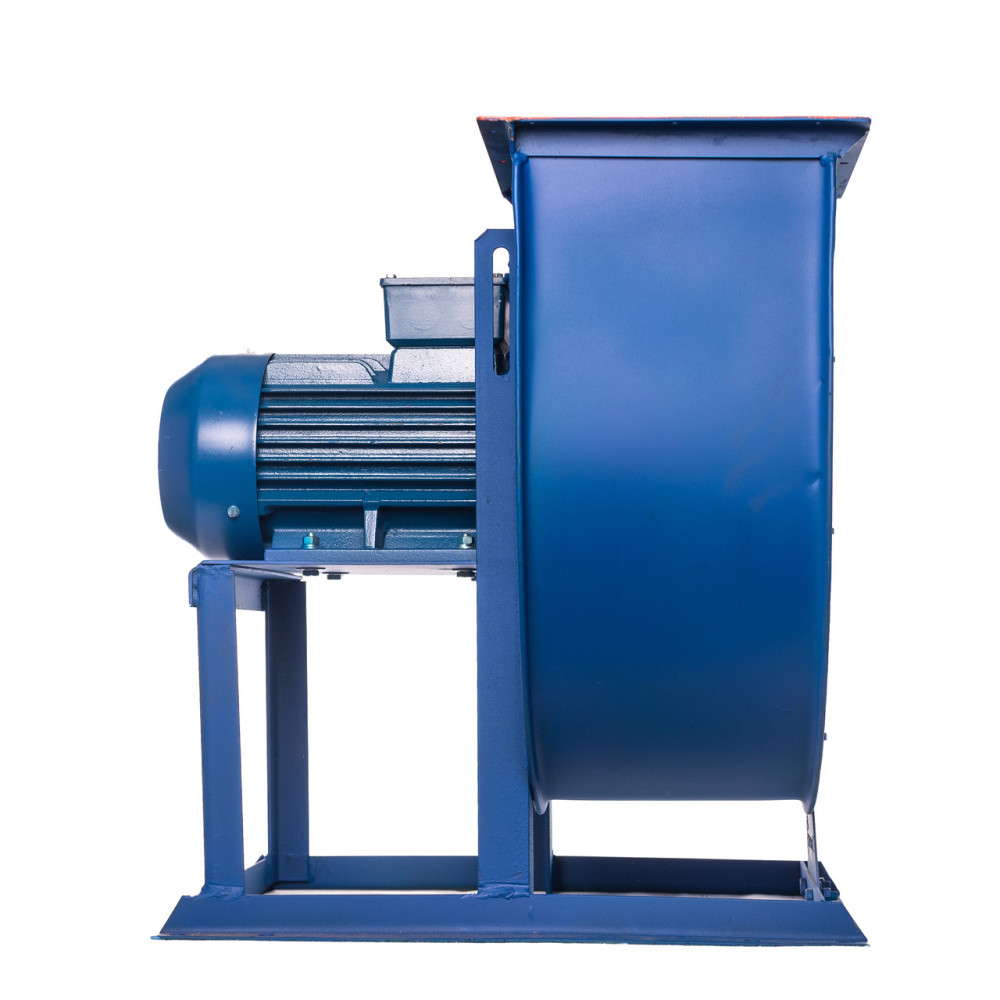

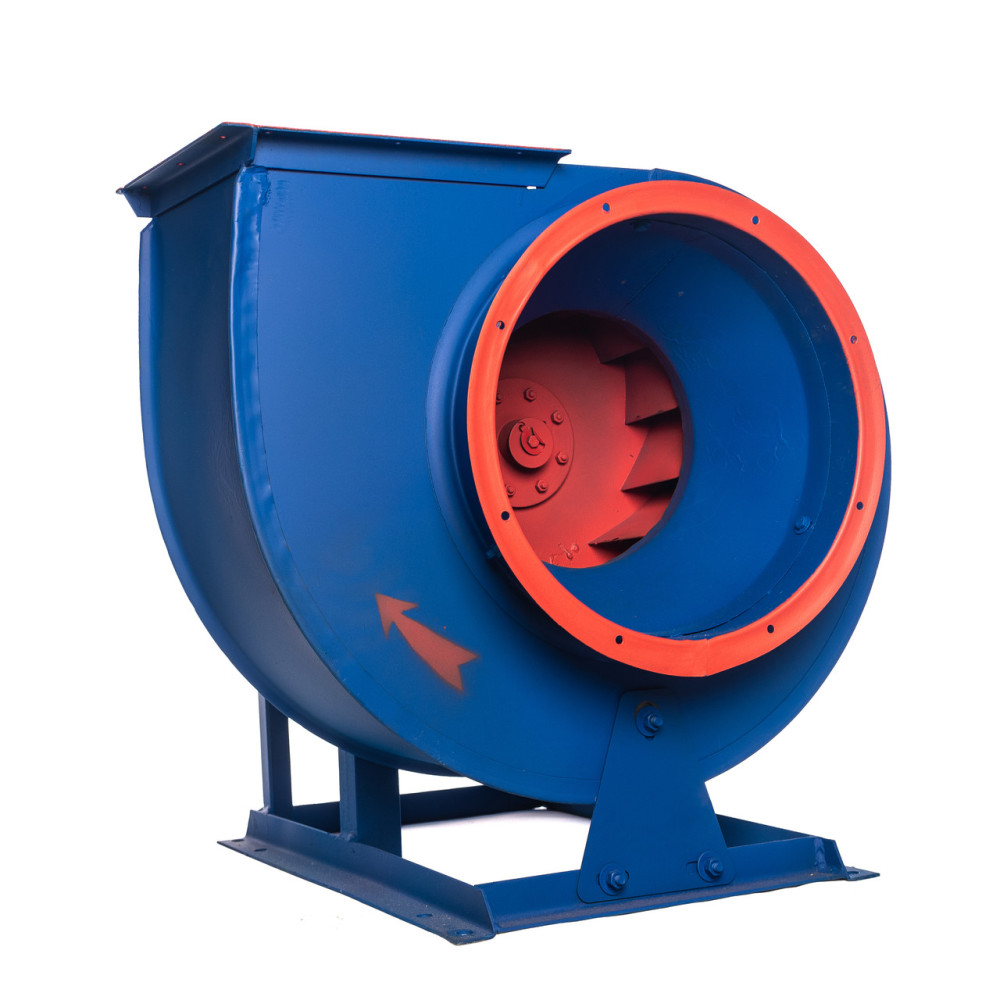

Вентилятор радіальний ВЦ 4-75 №4 0,55 кВт 1000 об/хв

Відцентровий (радіальний) вентилятор низького тиску моделі ВР 88-75 (ВР 88-72, ВЦ 4-75, ВЦ 4-70) №4 (діаметр робочого колеса – 400 мм) загальнопромислового призначення (з вуглецевої сталі) з двигуном АИР71В6 потужністю 0,55 кВт на 1000 про./мін. Конструктивне виконання - №1 - робоче колесо на валу електродвигуна.

Тиск – 220 - 120 Па

Продуктивність - 1,1 - 2,6 тис. м3/год

Габаритні розміри вентилятора (мм) - 735 Х 690 Х 749

Також може випускатися у вибухозахищеному виконанні.

Вентилятори ВР 88-75 (ВР 88-72, ВЦ 4-75, ВЦ 4-70) відносяться до вентиляторів низького тиску і призначені для переміщення повітря і інших газових сумішей, агресивність яких щодо вуглецевої сталі звичайної якості не вище агресивності повітря, з температурою до + 80С, не містять липких речовин, волокнистих матеріалів, з вмістом пилу та інших твердих домішок не більше 100 мг/м3, в умовах помірного (П) клімату (друга категорія розміщення) по ГОСТ 15150. За умови захисту двигуна від впливу атмосферних опадів допускається експлуатація в умовах «П» і «Т» 1-ї категорії.

Температура навколишнього середовища від мінус 40С до плюс 40С (для вентиляторів в тропічному виконанні до плюс 45 С).

Загальні відомості про вентиляторе ВР 88-75 (ВР 88-72, ВЦ 4-75, ВЦ 4-70):

• вентилятор низького тиску;
• компактний;
• малошумний;
• 12 загнутих назад лопаток;
• одностороннього всмоктування;
• напрям обертання робочого колеса - праве або ліве;
• положення корпусу - 0, 45, 90, 135, 180, 270, 315.

Призначення вентилятора ВР 88-75 (ВР 88-72, ВЦ 4-75, ВЦ 4-70):

• вентиляційні системи;
• системи кондиціювання;
• системи охолодження механізмів;
• системи повітряного опалення;
• системи сушіння;
• інші санітарно-виробничі цілі.

Вентилятор ВР 88-75 (ВР 88-72, ВЦ 4-75, ВЦ 4-70) встановлюється:

• на елеваторах та інших агропромислових комплексах;
• у виробничих приміщеннях;
• у цехах;
• у магазинах і торгових центрах;
• у приватних будинках і квартирах;
• в офісних будівлях;
• у ресторанах або місцях громадського харчування;
• в комерційних будівлях;
• на інших промислових підприємствах.

Конструкція вентилятора ВР 88-75 (ВР 88-72, ВЦ 4-75, ВЦ 4-70):

Вентилятор ВР 88-75 складається з наступних основних вузлів:

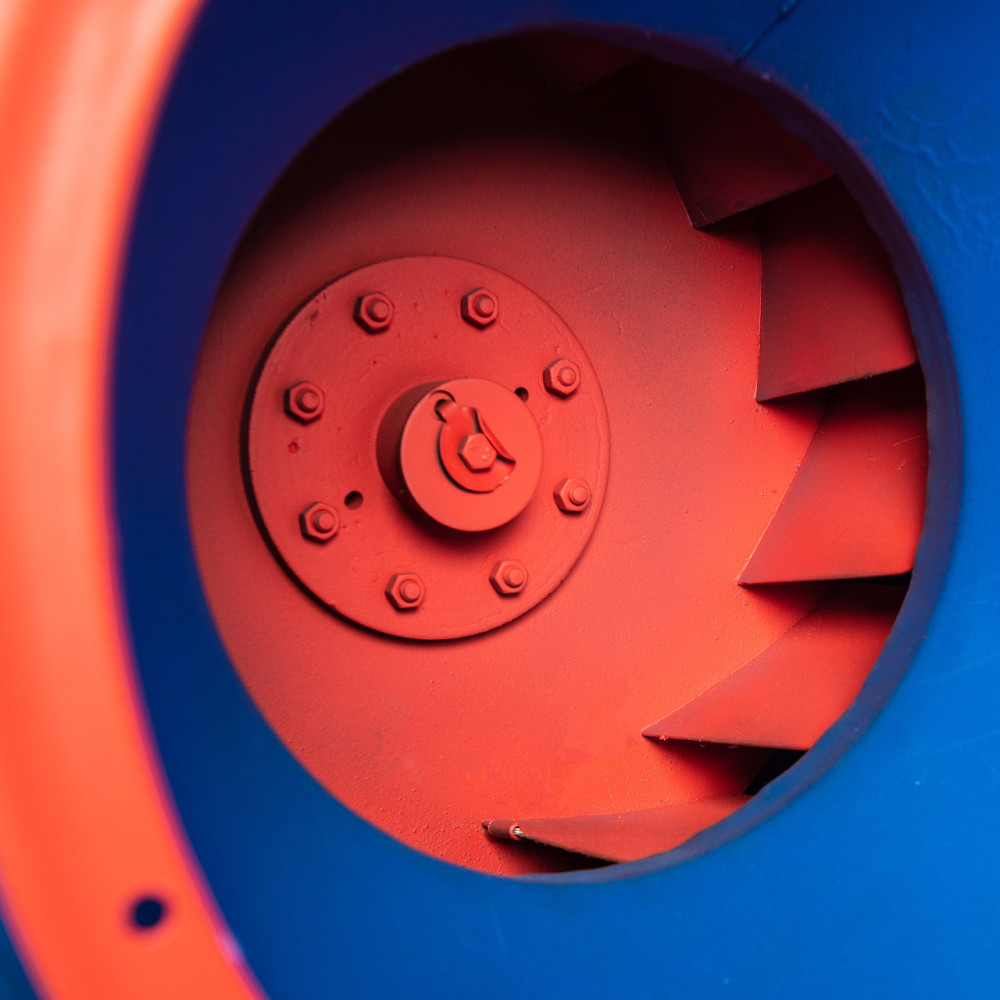

1) робоче колесо вентилятора – зварне, складається з переднього і заднього дисків, має 12 загнутих назад лопаток і маточину;

2) спіральний корпус (равлик) виконує функції відводу повітря (яке виходить з робочого колеса) в певному напрямі, а також часткового перетворення динамічного тиску потоку в статичний;

3) станина вентилятора зварна, на неї кріпиться корпус і електродвигун. Основа станини має отвори для установки на фундамент або віброізолятори;

4) колектор конічної форми служить для підведення повітря, що надходить до робочого колеса;

5) асинхронний трифазний (380 В) електродвигун АИР71В6 0,55 кВт на 1000 об / хв (за бажанням замовника може комплектуватися однофазним (220в) електродвигуном).

Принцип роботи вентилятора ВР 88-75 (ВР 88-72, ВЦ 4-75, ВЦ 4-70):

Привід промислового вентилятора (електродвигун) передає механічну енергію на робоче колесо. Робоче колесо відцентрового (радіальну) внаслідок обертання вентилятора засмоктує повітря через вхідний отвір. Повітря рухається від центру до периферії і за рахунок відцентрової сили викидається лопатками у вихідний отвір спірального корпусу (перпендикулярно до вхідного отвору).

Положення корпуса вентиляторів (крім димососів) правого і лівого обертання

Категорії розміщення вентиляторів відповідно до кліматичних умов:

• 1-а категорія - для експлуатації на відкритому повітрі (допускається вплив сукупності кліматичних факторів цього регіону);
• 2-а категорія - для експлуатації під навісом або в приміщеннях, де коливання температури та вологості несуттєво відрізняються від коливань на відкритому повітрі, а також є відносно вільний доступ до повітря зовні. Наприклад: у наметах, у кузовах, у причепах, у металевих приміщеннях без теплоізоляції, у тому числі, в оболонці комплектного виробу категорії 1 (відсутність прямої дії сонячного випромінювання та атмосферних опадів);
• 3-я категорія – для експлуатації у закритих приміщеннях з природною вентиляцією без штучно регульованих кліматичних умов, де коливання температури та вологості повітря, а також вплив піску та пилу значно менше, ніж на відкритому повітрі. Наприклад: у металевих приміщеннях з теплоізоляцією, бетонних, дерев'яних приміщеннях (відсутність впливу атмосферних опадів, прямого сонячного випромінювання, суттєве зниження вітру; суттєве зниження або відсутність впливу розсіяного сонячного випромінювання та конденсації вологи);
• 4-а категорія – для експлуатації у закритих приміщеннях із штучно регульованими кліматичними умовами. Наприклад: у закритих виробничих приміщеннях з опаленням (охолодженням) та вентиляцією, у тому числі у підземних приміщеннях з хорошою вентиляцією (відсутність впливу прямого сонячного випромінювання, атмосферних опадів, вітру, піску та пилу у повітрі зовні; суттєве зниження або відсутність впливу розсіяного сонячного випромінювання та конденсації вологи);
• 5-а категорія – для експлуатації у приміщеннях з підвищеною вологістю. Наприклад: у підземних приміщеннях без утеплення та вентиляції, у тому числі шахтах, підвальних приміщеннях, ґрунті, таких суднових, корабельних та інших приміщеннях, у яких можлива довготривала присутність води або часта конденсація вологи на стінах та стелі, зокрема, у деяких трюмах, у цехах деяких текстильних та гідрометалургійних виробництв.

Габаритні розміри

Аеродинамічні характеристики
