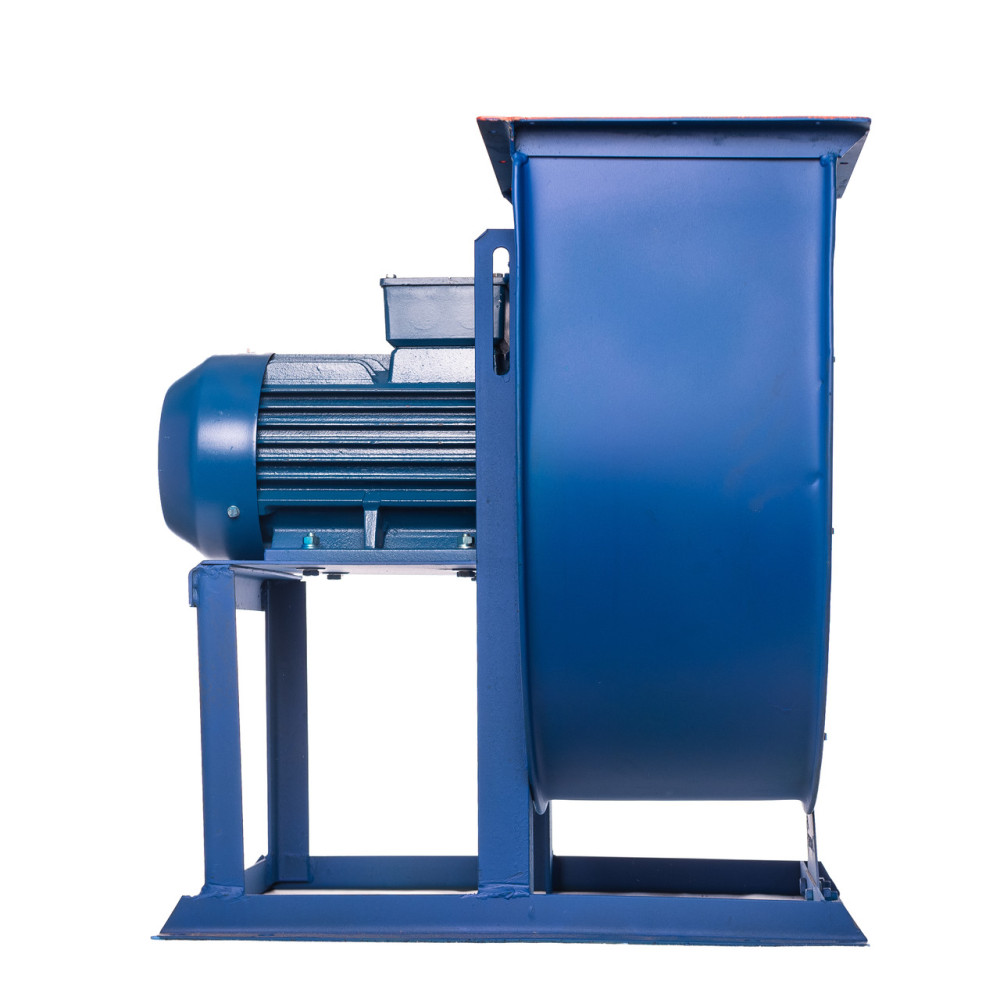

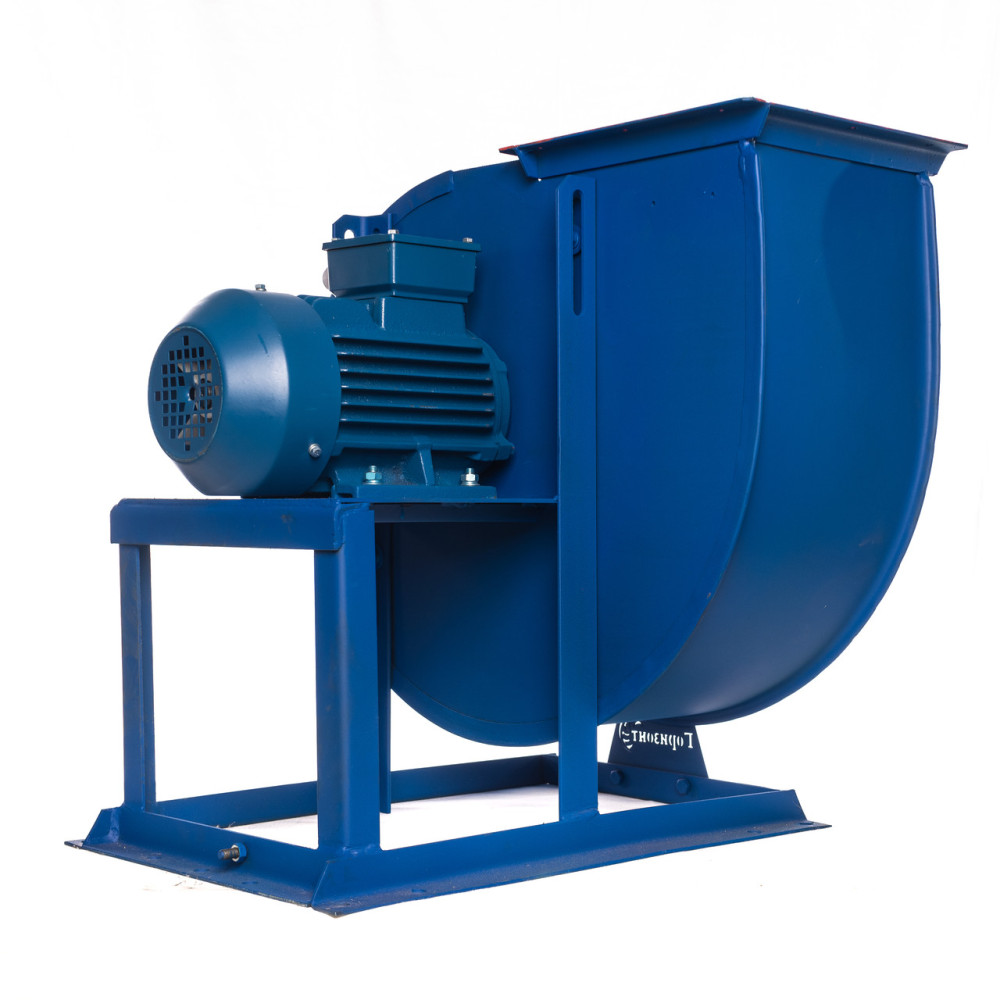

Промисловий вентилятор ВЦ 10-28 (ВР 200-28) №5 30 кВт 3000 об/хв

Вентилятор середнього тиску ВЦ 10-28 (аналог ВР 200-28) №5, укомплектованний двигуном АИР180M2 потужністю 30 кВт на 3000 об./хв.

Тиск – 7450 - 6670 Па

Продуктивність – 4,5 - 9,7 тис.м³/год

Вентилятори ВР 200-28 (ВЦ 10-28) належать до вентиляторів середнього тиску та призначені для переміщення повітря та інших газових сумішей, агресивність яких щодо вуглецевої сталі звичайної якості не вищої від агресивності повітря, з температурою до 80 °C, що не містить липких речовин, волокнистих матеріалів, з вмістом пилу та інших твердих домішок не більш ніж 100 мг/м3, в умовах помірного (П) клімату (друга категорія розміщення) за ГОСТом 15150. За умови захисту двигуна від впливу атмосферних опадів можна експлуатувати в умовах « П »и« Т »1-й категории.

Температура довкілля від мінус 40 °C до плюс 40 °C (для вентиляторів у тропічному виготовленні плюс 45 °C).

Загальні відомості про вентилятор ВР 200-28 (ВЦ 10-28):

• вентилятор середнього тиску;
• висока продуктивність;
• 48 загнутих вперед лопаток;
• однобічного всмоктування;
• корпус спіральний поворотний;
• напрямок обертання робочого колеса — правий або лівий;
• положення корпусу — 0˚, 45˚, 90˚, 135˚, 180˚, 270˚, 315˚

Призначення вентилятора ВР 200-28 (ВЦ 10-28):

• вентиляційні системи зернових елеваторів;
• системи пневмотранспорту зерна;
• системи подавання стисненого повітря в форсунку спалювання рідкого палива;
• системи подавання повітря у вагранки, сушильні печі, системи кондиціонування та вентиляції виробничих, громадських і житлових будівель;
• системи охолодження механізмів;
• системи повітряного опалення;
• системи сушіння;
• інші санітарно-виробничі цілі.

Вентилятор ВР 200-28 (ВЦ 10-28) встановлюється:

• на елеваторах та інших агропромислових комплексах;
• у виробничих приміщеннях;
• у цехах;
• у магазинах та торгових центрах;
• в комерційних будівлях;
• на інших промислових підприємствах.

Конструкція вентилятора ВР 200-28 (ВЦ 10-28):

Вентилятор ВР 200-28 (ВЦ 10-28) складається з таких основних вузлів:

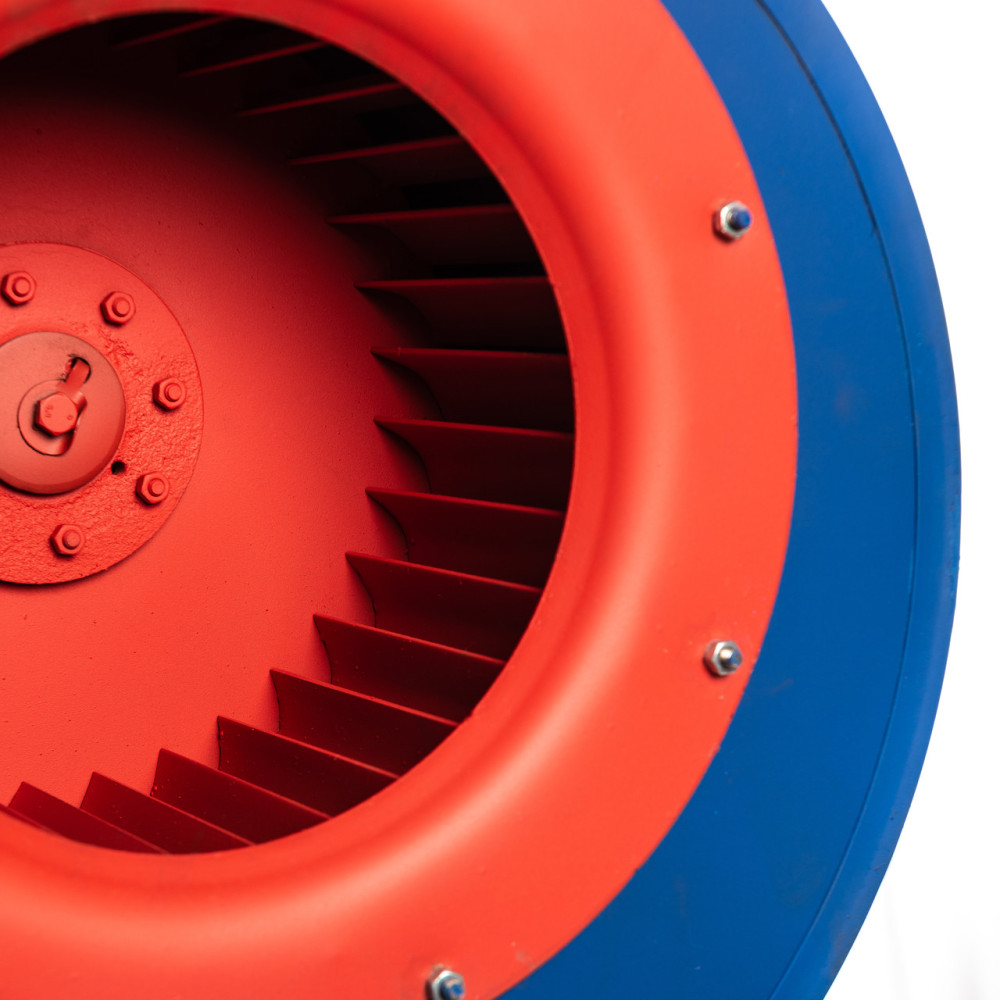

1) робоче колесо вентилятора – зварне, складається з переднього та заднього дисків, має 48 лопаток і маточину;

2) спіральний корпус («равлик») — виконує функції відведення повітря (що виходить із робочого колеса) в певному напрямку, а також часткового перетворення динамічного тиску потоку на статичне;

3) станина вентилятора — зварна, на неї кріпиться корпус і електродвигун. Основа станини має отвори для встановлення на фундамент або віброізолятори;

4) колектор циліндричної форми — слугує для підведення повітря, що надходить до робочого колеса.

Принцип роботи вентилятора ВР 200-28 (ВЦ 10-28):

Електродвигун передає механічну енергію на робоче колесо. Робоче колесо радіального вентилятора внаслідок обертання засмоктує повітря через вхідний отвір. Повітря рухається від центру до периферії та завдяки відцентровій силі виштовхується лопатками у вхідний отвір спірального корпусу (перпендикулярно до вхідного отвору).

Покладення корпусу промислових вентиляторів (крім димососів) правого та лівого обертання

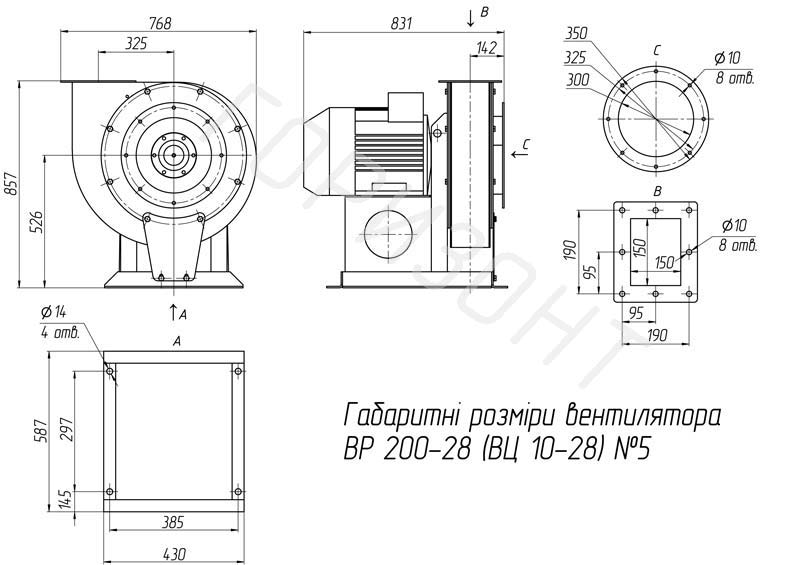

Габаритні розміри

Аеродинамічні характеристики
