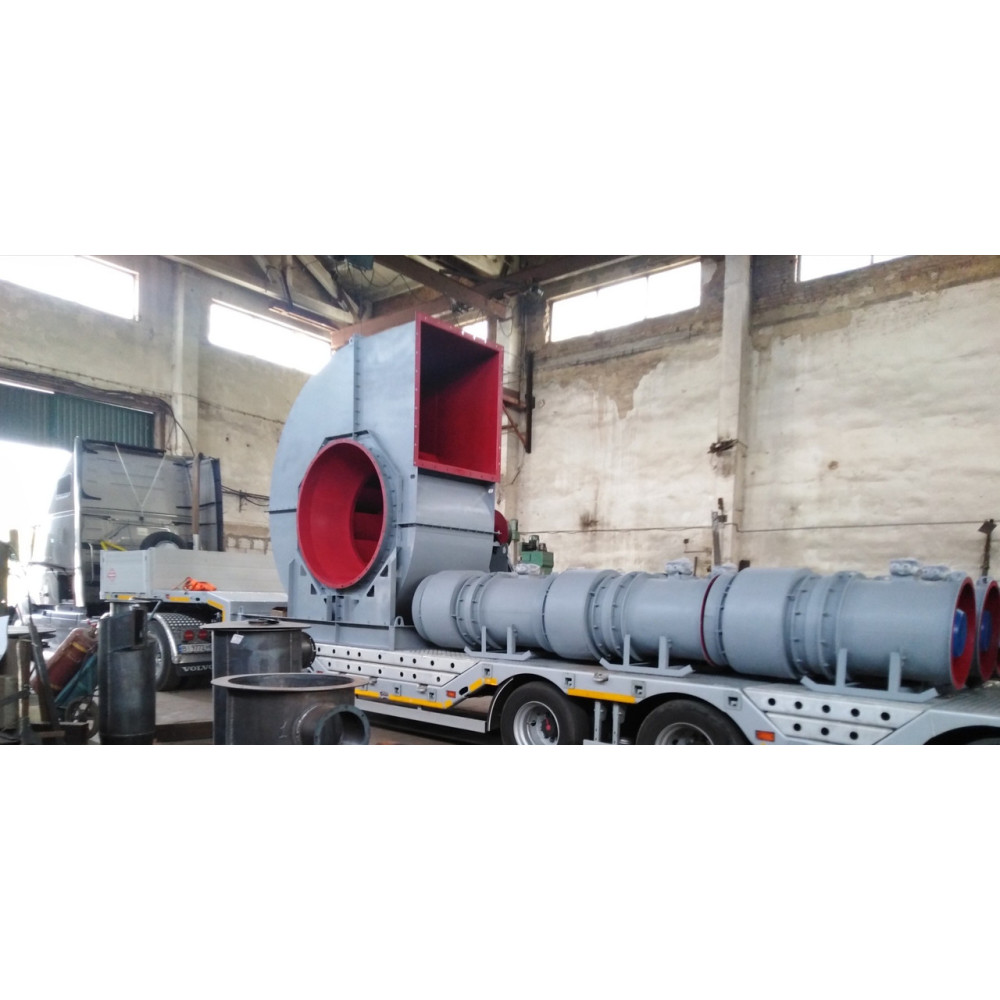

Промисловий вентилятор ВР 88-75 (ВЦ 4-75) №16 30 кВт 1000 об/хв (Виконання 5)

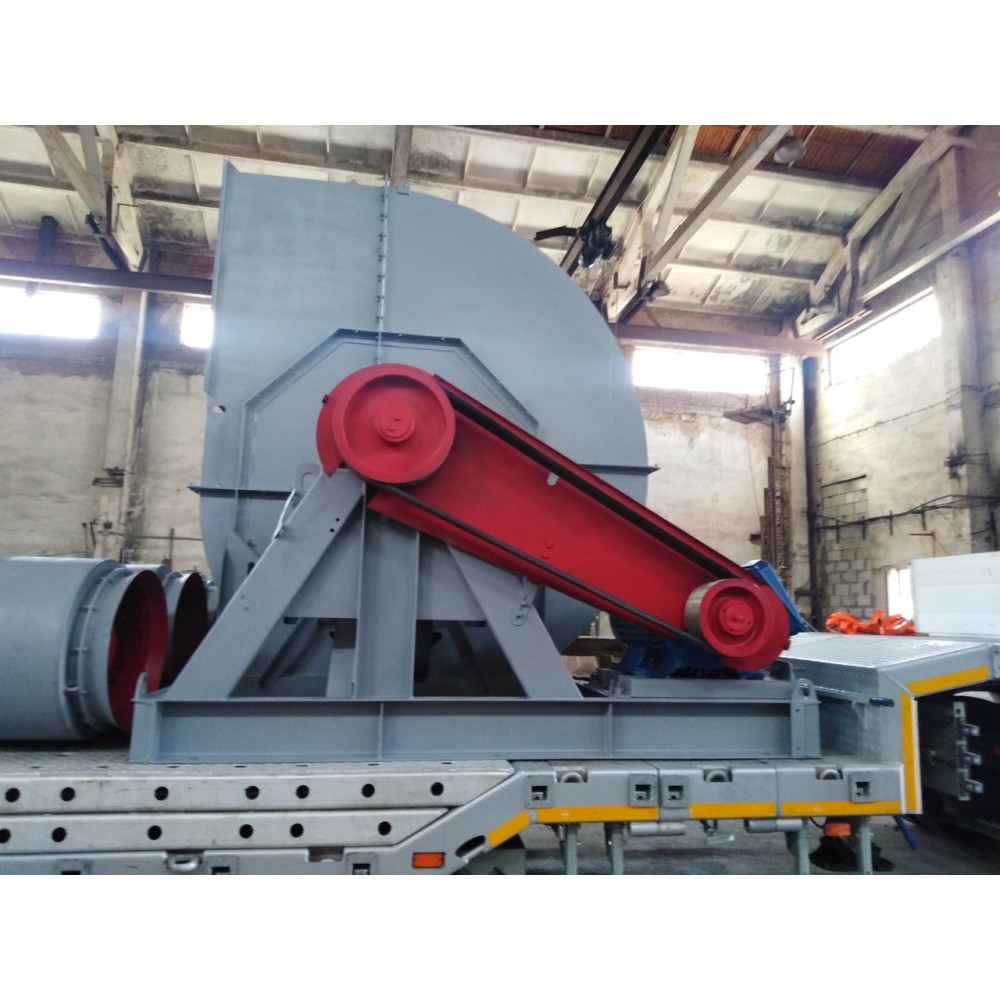

Центробіжний (відцентровий, радіальний) вентилятор низького тиску моделі ВР 88-75 (ВР 88-72, ВЦ 4-75, ВЦ 4-70) №16 (діаметр робочого колеса – 1600 мм) загальнопромислового призначення (з вуглецевої сталі) з двигуном АИР200L6 потужністю 30 кВт на 1000 об./хв. Конструктивне виконання –  №5 – робоче колесо вентилятора закріплено на валу (встановленому на двох підшипникових вузлах), котрий клинопасовою передачею через шківи з'єднаний з електродвигуном.

Тиск – 1000-750 Па

Продуктивність – 35-90  тис. м³/год

Також може випускатися у вибухозахищеному виготовленні.

Вентилятори ВР 88-75 (ВР 88-72, ВЦ 4-75, ВЦ 4-70) належать до вентиляторів низького тиску та призначені для переміщення повітря та інших газових сумішей, агресивність яких щодо вуглецевої сталі звичайної якості не вищої від агресивності повітря, з температурою до 80 °C, що не містять липких речовин, волокнистих матеріалів, з вмістом пилу та інших твердих домішок не більш ніж 100 мг/м3, в умовах помірного (П) клімату (друга категорія розміщення) за ГОСТом 15150. За умови захисту двигуна від впливу атмосферних опадів допускається експлуатація в умовах «П» і «Т» 1-ї категорії.

Температура довкілля від мінус 40 °C до плюс 40 °C (для вентиляторів у тропічному виготовленні до плюс 45 °C).

Загальні відомості про вентиляторе ВР 88-75 (ВР 88-72, ВЦ 4-75, ВЦ 4-70):

• вентилятор низького тиску;
• компактний;
• малошумний;
• 12 загнутих назад лопаток;
• однобічного всмоктування;
• напрямок обертання робочого колеса — праве або ліве;
• положення корпусу – 0˚, 45˚, 90˚, 135˚, 180˚, 270˚, 315˚.

Призначення вентилятора ВР 88-75 (ВР 88-72, ВЦ 4-75, ВЦ 4-70):

• вентиляційні системи;
• системи кондиціювання;
• системи охолодження механізмів;
• системи повітряного опалення;
• системи сушіння;
• інші санітарно-виробничі цілі.

Вентилятор ВР 88-75 (ВР 88-72, ВЦ 4-75, ВЦ 4-70) встановлюється:

• на елеваторах та інших агропромислових комплексах;
• у виробничих приміщеннях;
• у цехах;
• у магазинах та торгових центрах;
• в приватних будинках і квартирах;
• в офісних будівлях;
• у ресторанах або місцях громадського харчування;
• в комерційних будівлях;
• на інших промислових підприємствах.

Конструкція вентилятора ВР 88-75 (ВР 88-72, ВЦ 4-75, ВЦ 4-70):

Вентилятор ВР 88-75 складається з таких основних вузлів:

1) робоче колесо вентилятора — зварне, складається з переднього та заднього дисків, має 12 загнутих назад лопаток і маточину;

2) спіральний корпус (равлик) виконує функції відведення повітря (которе виходить із робочого колеса) в певному напрямку, а також часткового перетворення динамічного тиску потоку на статичний;

3) станина вентилятора зварна, на неї кріпиться корпус і електродвигун. Основа станини має отвори для встановлення на фундамент або віброізолятори;

4) колектор конічної форми слугує для підведення повітря, що надходить до робочого колеса;

5) асинхронний трифазний (380 В) електродвигун АИР200L6 30 кВт на 1000 обертів/хвилину (за бажанням замовника може комплектуватися однофазним (220 В) електродвигуном).

Принцип роботи вентилятора ВР 88-75 (ВР 88-72, ВЦ 4-75, ВЦ 4-70):

Привод промислового вентилятора (електродвигун) передає механічну енергію на робоче колесо. Робоче колесо відцентрового (радіального) вентилятора внаслідок обертання засушує повітря через вхідний отвір. Повітря рухається від центру до периферії й завдяки відцентровій силі викидається лопатками у вихідний отвір спірального корпусу (перпендикулярно до вхідного отвору).

Положення корпусу вентиляторів (крім димососів) правого та лівого обертання

Категорії розміщення вентиляторів згідно з кліматичними умовами:

• 1 категорія — для експлуатації на відкритому повітрі (допускається вплив сукупності кліматичних чинників цього регіону);
• 2-тя категорія — для експлуатації під навісом або в приміщеннях, де коливання температури та вологості несуттєво відрізняються від коливань на відкритому повітрі, а також є відносно вільний доступ до повітря зовні. Наприклад: у наметах, у кузовах, у причепах, у металевих приміщеннях без теплоізоляції, зокрема й в оболонці комплектного виробу категорії 1 (немає прямого впливу сонячного випромінювання й атмосферних опадів);
• 3-тя категорія — для експлуатації в закритих приміщеннях із природною вентиляцією без штучно регульованих кліматичних умов, де коливання температури та вологості повітря, а також вплив піску та пилу істотно менший, ніж на відкритому повітрі. Наприклад: у металевих приміщеннях із теплоізоляцією, бетонних, дерев'яних приміщеннях (немає впливу атмосферних опадів, прямого сонячного випромінювання, суттєве зниження вітру; істотне зниження або брак впливу розсіяного сонячного випромінювання та конденсації вологи);
• 4-тя категорія — для експлуатації в закритих приміщеннях зі штучно регульованими кліматичними умовами. Наприклад: у закритих виробничих приміщеннях із опаленням (охолодженням) і вентиляцією, зокрема в підземних приміщеннях із гарною вентиляцією (немає впливу прямого сонячного випромінювання, атмосферних опадів, вітру, піску та пилу в повітрі зовні; істотне зниження або брак впливу розсіяного сонячного випромінювання та конденсації вологи);
• 5-тя категорія — для експлуатації в приміщеннях із підвищеною вологістю. Наприклад: у підземних приміщеннях без утеплення та вентиляції, зокрема шахтах, підвальних приміщеннях, ґрунті, таких суднових, корабельних та інших приміщеннях, у яких можлива довготривала присутність води або часта конденсація вологи на стінах і стелі, зокрема, у деяких трюмах, у цехах деяких текстильних і гідрометараргічних виробах.
